z41y锻钢闸阀

z41y锻钢闸阀

一、锻钢闸阀 产品概述 上海霜恒专业生产的Z41Y铸钢闸阀适用于ANSI Class 150~2500,工作温度<600℃的石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动、气动等。 结构特点: 1.产品设计制造按API标准,密封可靠,性能优良、能与进口设备配套使用。 2.600Lb以上闸板与阀座密封采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长

一、锻钢闸阀 产品概述

上海霜恒专业生产的Z41Y铸钢闸阀适用于ANSI Class 150~2500,工作温度<600℃的石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动、气动等。

结构特点:

1.产品设计制造按API标准,密封可靠,性能优良、能与进口设备配套使用。

2.600Lb以上闸板与阀座密封采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长

3.阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

4.采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。

5.阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

6.1500LB、2500LB中腔采用压力自紧式密封结构。密封性能随内压升高而升高,可靠性高。

7.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠,填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。

二、锻钢闸阀 产品型号和图片

锻钢闸阀

三、锻钢闸阀 主要参数

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 阀杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 垫片 316夹柔性石墨 316夹PTFE
6 阀盖 A105 A182 F22 A182 F304(L) A182 F316(L)
7 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圆柱销 A276 420 A276 304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 A105 A182 F304
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 420
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭牌 SS
16 手轮 A197
17 润滑垫片 A273 431
18 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸、醋酸等
适用温度 -29°C~425°C -29°C~550°C -29°C~200°C

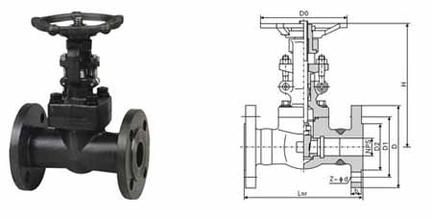

四、锻钢闸阀 外形尺寸图

锻钢闸阀外形尺寸图

五、锻钢闸阀 外形连接尺寸

NPS 1/2 3/4 1 11/4 11/2 2
L(RF)
L1(BW)
150Lb 108 117 127 140 165 203
300Lb 145 152 165 178 190 216
600Lb 165 190 216 229 241 292
H(开) 150,300Lb 158 169 197 236 246 283
600Lb 169 197 236 246 283 320
W 100 100 125 160 160 180
重量 150 RTJ 4.5 5.2 8.2 11.5 12.5 20.3
BW 2.8 3.3 5.4 7.1 8.2 12.5
300 RTJ 4.8 6.2 9.3 14 15.5 23.4
BW 3.5 4.4 6.8 8.1 9.2 15.4
600 RTJ 5.9 7.4 10.4 16.2 17.5 18.3
BW 4.5 5.1 8.2 10.5 12.4 20.1
NPS 1/2 3/4 1 11/4 11/2 2
L(RTJ) 900-1500Lb 216 229 254 279 305 371
L1(BW) 900-1500Lb 216 229 254 279 305 368
H(开) 197 197 236 246 283 330
W 125 125 160 160 180 200
重量 RTJ 7.2 11.5 15.6 16.2 22.6 32.8
BW 5.2 9.3 12.4 13.8 18.9 27.5


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
