锻钢内螺纹Y型过滤器

锻钢内螺纹Y型过滤器

一、锻钢内螺纹Y型过滤器 产品概述 上海霜恒专业生产的GL11Y高压锻钢内螺纹过滤器,适用于高压管路的介质过滤,阀体材质有A105、SUS304、SUS316等,滤网304不锈钢或者316不锈钢,使用压力从150--2500Lb。 二、锻钢内螺纹Y型过滤器 产品型号和图片 锻钢内螺纹Y型过滤器 三、锻钢内螺纹Y型过滤器 主要参数 序号

一、锻钢内螺纹Y型过滤器 产品概述

上海霜恒专业生产的GL11Y高压锻钢内螺纹过滤器,适用于高压管路的介质过滤,阀体材质有A105、SUS304、SUS316等,滤网304不锈钢或者316不锈钢,使用压力从150--2500Lb。

二、锻钢内螺纹Y型过滤器 产品型号和图片

锻钢内螺纹Y型过滤器

三、锻钢内螺纹Y型过滤器 主要参数

序号 零件名称 A105/F6a A105/F6工HFS LF2/304 F11/F6aHF F304(L)/304(L) F316(L)/316(L) F51/51
1 阀体 A105 A105 LF2 F11 F304(L) F316(L) F51
2 过滤网 304 304 304 304 304(L) 316(L) 316(L)
3 铭牌 AL AL AL AL AL AL AL
4 铆钉 H62 H62 H62 H62 H62 H62 H62
5 垫片 304+柔性石墨 304+柔性石墨 304+柔性石墨 304+柔性石墨 304+柔性石墨 304+柔性石墨 304+柔性石墨
6 阀盖 A105 A105 LF2 F11 F304(L) F316(L) F51
7 螺栓 B7 B7 L7 B16 B8(M) B8(M) B8M

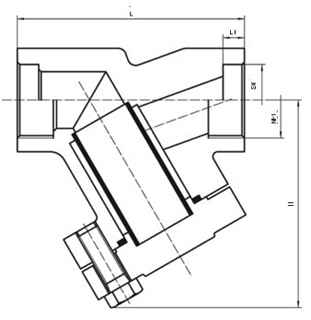

四、锻钢内螺纹Y型过滤器 外形尺寸图

锻钢内螺纹Y型过滤器外形尺寸图

五、锻钢内螺纹Y型过滤器 外形连接尺寸

CL800锻钢过滤器主要尺寸:
规格(NPS) R.P . 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3
F.P 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2
结构长度(mm) L 98 98 111 120 140 140 170 200 .
中心高度(开) H 70 70 70 100 110 120 120 150 .
流道孔径(mm) d 7 9 13 17.5 30 30 35 46 .
重量(Kg) 2.2 2.2 2.1 4.2 8.9 8.9 10 18.6 .
注:1、螺栓阀盖,缩径和全径。2、末端连接为螺纹或承插或对焊,设计按BS5352。
CL900~1500锻钢过滤器主要尺寸:
规格(NPS) F.P 3/8 1/2 3/4 1 1-1/4 1-1/2 2
结构长度(mm) L 98 111 120 140 140 170 200
中心高度(开) H 70 70 100 110 120 120 150
流道孔径(mm) d 9 12 15 20 28 32 40
重量(Kg) 2.1 4.2 9 8.9 10 18.6 20



注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
