h61y锻钢焊接止回阀

h61y锻钢焊接止回阀

一、焊接式锻钢止回阀 产品概述 上海霜恒专业生产的H61Y锻钢焊接止回阀,采用对焊连接,适用于高压场合,用来防止介质倒流,造成水锤,损坏管道和泵体。连接方式采用对焊连接,压力从150-2500Lb,材质有A105、SUS304、SUS316等等。 二、焊接式锻钢止回阀 产品型号和图片 焊接式锻钢止回阀 三、焊接式锻钢止回阀 主要参数 序号

一、焊接式锻钢止回阀 产品概述

上海霜恒专业生产的H61Y锻钢焊接止回阀,采用对焊连接,适用于高压场合,用来防止介质倒流,造成水锤,损坏管道和泵体。连接方式采用对焊连接,压力从150-2500Lb,材质有A105、SUS304、SUS316等等。

二、焊接式锻钢止回阀 产品型号和图片

焊接式锻钢止回阀

三、焊接式锻钢止回阀 主要参数

序号 零件名称 CStoASTM AStoASTM SStoASTM
A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276316(L)
3 密封螺母 316夹柔性石墨 316夹PTFE
4 密封圈 A105 A182F22 A182F304(L) A193 B8(M)
5 固定螺母 SS
6 提升螺栓 A193B7 A193B16 A193B8(M) A193B8(M)
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃~425℃ —29℃~550℃ —29℃~200℃

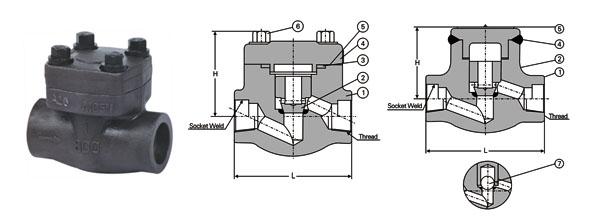

四、焊接式锻钢止回阀 外形尺寸图

焊接式锻钢止回阀外形尺寸图

五、焊接式锻钢止回阀 外形连接尺寸

NPS 缩径 3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
全径   3/8” 1/2” 3/4” 1” 11/4” 11/2” 2”
L 79 79 92 111 120 152 172 200
W 61 61 65 79 95 103 118 132
重量 螺栓式 1.4 1.2 1.5 3.1 3.9 5.6 8.9 12.5
焊接式 1.1 1.0 1.2 2.9 3.3 4.9 8.1 10.9


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
