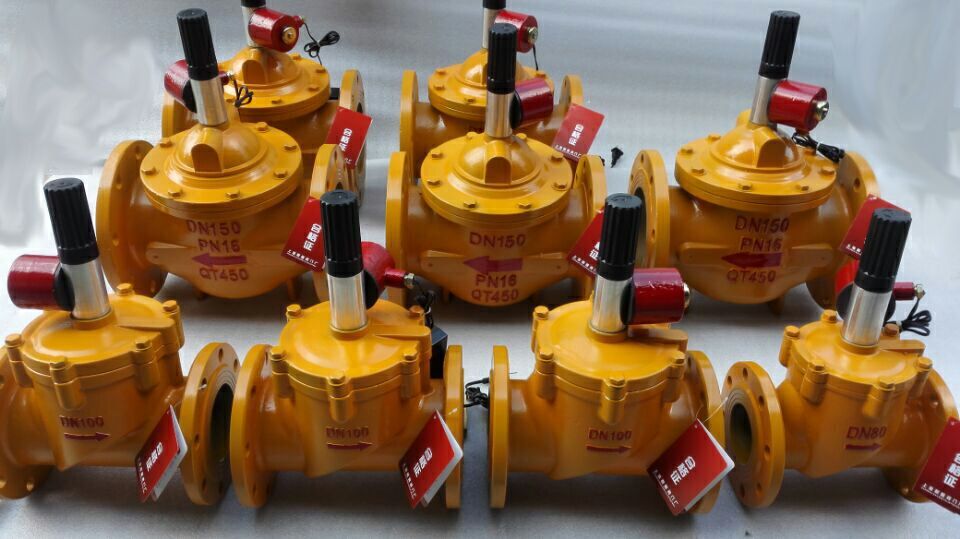

电磁阀式燃气紧急切断阀SHFKL

电磁阀式燃气紧急切断阀SHFKL

工作原理: 活塞式燃气紧急切断阀常开型—本品直接一般与燃气泄漏报警器配套使用,在燃气发生泄漏或需要紧急关闭的时候,主机给电磁阀一个脉冲电源信号,电磁阀在1秒内切断气源供给,有效的防止事故的发生,在排除险情之后,由人工拧开防护罩,将手柄球往上提起打开阀门!      活塞式燃气紧急切断阀常闭型—在工作状态中电磁阀处于开启状态,线圈同处于带电状态,当发生燃气泄露或是遇险停电时 ,电磁阀瞬间断电切断气源;开启时,先将手柄球提到位,再通上电源即可。缺点为停电情况时电磁阀不能打开。 详细参数: 原理结构 直动式,分步直动式(适用


工作原理: 活塞式燃气紧急切断阀常开型本品直接一般与燃气泄漏报警器配套使用,在燃气发生泄漏或需要紧急关闭的时候,主机给电磁阀一个脉冲电源信号,电磁阀在1秒内切断气源供给,有效的防止事故的发生,在排除险情之后,由人工拧开防护罩,将手柄球往上提起打开阀门!

     活塞式燃气紧急切断阀常闭型—在工作状态中电磁阀处于开启状态,线圈同处于带电状态,当发生燃气泄露或是遇险停电时 ,电磁阀瞬间断电切断气源;开启时,先将手柄球提到位,再通上电源即可。缺点为停电情况时电磁阀不能打开。
详细参数:

原理结构 直动式,分步直动式(适用于中高压) 流体介质 空气,氮气,天然气、石油液化气、瓦斯、沼气、煤气等
线圈工作温度 <+85℃ 介质温度 -40℃——+120℃
控制方式 常开(通电关闭,手动打开);常闭(断电关闭,手动加通电打开 公称压力 PN16…………
(使用0-0.2MPa)
公称通径 DN15-DN500mm 阀体材质 不锈钢(304、316)、铸钢,铸铁(HT200)
标准电压 脉冲AC220V、DC24V、DC12V 线圈连接方式 防爆罩三芯护套电缆引线式、插头式
密封件性能 耐温、耐压、耐磨、防腐 连接方式 法兰、螺纹、焊接
密封方式 平面与锥平面密封 电流 0.15A


外形尺寸:
公称通径
(mm)
连接方式
(英制)
连接尺寸
(国家标准)
长度-L
(mm)
高度-H
(mm)
材质
(1Cr19Ni9)
DN20 法兰 4-φ14;孔距75 150 145 304/HT250
  DN25 法兰 4-φ14;孔距85 160 189 304/HT250
DN32 法兰 4-φ18;孔距100 180 210 304/HT250
DN40 法兰 4-φ18;孔距110 200 230 304/HT250
DN50 法兰 4-φ18;孔距125 165 350 304/HT250
DN65 法兰 4-φ18;孔距145 290 380 304/HT250
DN80 法兰 8-φ18;孔距160 250 410 304/HT250
DN100 法兰 8-φ18;孔距180 280 450 304/HT250
DN125 法兰 8-φ18;孔距210 400 455 304/HT250
DN150 法兰 8-φ23;孔距240 480 575 304/HT250
DN200 法兰 12-φ23;孔距295 600 675 304/HT250
DN250 法兰 12-φ25;孔距355 730 645 304/HT250
DN300 法兰 12-φ25;孔距410 850 705 304/HT250
DN350 法兰 16-φ25;孔距470 900 845 304/HT250
DN400 法兰 16-φ30;孔距525 950 845 304/HT250
DN500 法兰 20-φ34;孔距650 1150 1015 304/HT250
关闭时间:1秒钟以内
性能特点:灵敏度高、动密封性强、安全性高、使用寿命长。
接线方式:黄色线为地线(可不接),其余两根不分正负极。
工作范围:可燃气体报警自控系统及需要紧急切断的管路。
注解:1、活塞式燃气紧急切断阀安装前必须清理管道内的杂质、焊渣,以免造成阀体内漏。
             2、活塞式燃气紧急切断阀一般工况只能水平安装,垂直安装时需要提前说明。
             3、活塞式燃气紧急切断阀安装完毕后,应先动作几次正常后方能投入使用。
防爆线圈说明:防爆电磁阀是工作在较特殊环境的电磁阀,用户必须根据国家防爆标准选择电磁阀。以保证生命及财产安全。生产的防爆电磁阀已通过《国家防爆电气产品质量监督检验中心》的检验并取得防爆电磁阀产品合格证。
防爆等级:EXdⅡCT4。防爆证号:CNEX12.0353
制造标准:GB3836.1-2000、GB3836.2-2000
