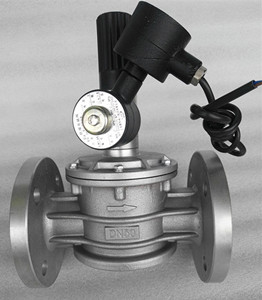

常闭铝合金燃气紧急切断阀SHFBL
工作原理： 活塞式燃气紧急切断阀常闭型—本品直接一般与燃气泄漏报警器配套使用，在燃气发生泄漏或需要紧急关闭的时候，主机给电磁阀一个脉冲电源信号，电磁阀在1秒内切断气源供给，有效的防止事故的发生，在排除险情之后，由人工拧开防护罩，将手柄球往上提起打开阀门！
活塞式燃气紧急切断阀常闭型—在工作状态中电磁阀处于开启状态，线圈同处于带电状态，当发生燃气泄露或是遇险停电时 ，电磁阀瞬间断电切断气源；开启时，先将手柄球提到位，再通上电源即可。缺点为停电情况时电磁阀不能打开。
详细参数：
原理结构
直动式，分步直
工作原理： 活塞式燃气紧急切断阀常闭型—本品直接一般与燃气泄漏报警器配套使用，在燃气发生泄漏或需要紧急关闭的时候，主机给电磁阀一个脉冲电源信号，电磁阀在1秒内切断气源供给，有效的防止事故的发生，在排除险情之后，由人工拧开防护罩，将手柄球往上提起打开阀门！
活塞式燃气紧急切断阀常闭型—在工作状态中电磁阀处于开启状态，线圈同处于带电状态，当发生燃气泄露或是遇险停电时 ，电磁阀瞬间断电切断气源；开启时，先将手柄球提到位，再通上电源即可。缺点为停电情况时电磁阀不能打开。详细参数：
| 原理结构 | 直动式，分步直动式（适用于中高压） | 流体介质 | 空气，氮气，天然气、石油液化气、瓦斯、沼气、煤气等 |
| 线圈工作温度 | <+85℃ | 介质温度 | -40℃——+120℃ |
| 控制方式 | 常开（通电关闭，手动打开）；常闭（断电关闭，手动加通电打开 | 公称压力 |
PN16………… (使用0-0.2MPa) |
| 公称通径 | DN15-DN500mm | 阀体材质 | 不锈钢（304、316）、铸钢，铸铁(HT200) |
| 标准电压 | 脉冲AC220V、DC24V、DC12V | 线圈连接方式 | 防爆罩三芯护套电缆引线式、插头式 |
| 密封件性能 | 耐温、耐压、耐磨、防腐 | 连接方式 | 法兰、螺纹、焊接 |
| 密封方式 | 平面与锥平面密封 | 电流 |
0.15A |
|
公称通径 （mm） |
连接方式 （英制） |
连接尺寸 （国家标准） |
长度-L （mm） |
高度-H （mm） |
材质 （1Cr19Ni9） |
| DN20 | 法兰 | 4-φ14；孔距75 | 150 | 145 | 304/HT250 |
| DN25 | 法兰 | 4-φ14；孔距85 | 160 | 189 | 304/HT250 |
| DN32 | 法兰 | 4-φ18；孔距100 | 180 | 210 | 304/HT250 |
| DN40 | 法兰 | 4-φ18；孔距110 | 200 | 230 | 304/HT250 |
| DN50 | 法兰 | 4-φ18；孔距125 | 165 | 350 | 304/HT250 |
| DN65 | 法兰 | 4-φ18；孔距145 | 290 | 380 | 304/HT250 |
| DN80 | 法兰 | 8-φ18；孔距160 | 250 | 410 | 304/HT250 |
| DN100 | 法兰 | 8-φ18；孔距180 | 280 | 450 | 304/HT250 |
| DN125 | 法兰 | 8-φ18；孔距210 | 400 | 455 | 304/HT250 |
| DN150 | 法兰 | 8-φ23；孔距240 | 480 | 575 | 304/HT250 |
| DN200 | 法兰 | 12-φ23；孔距295 | 600 | 675 | 304/HT250 |
| DN250 | 法兰 | 12-φ25；孔距355 | 730 | 645 | 304/HT250 |
| DN300 | 法兰 | 12-φ25；孔距410 | 850 | 705 | 304/HT250 |
| DN350 | 法兰 | 16-φ25；孔距470 | 900 | 845 | 304/HT250 |
| DN400 | 法兰 | 16-φ30；孔距525 | 950 | 845 | 304/HT250 |
| DN500 | 法兰 | 20-φ34；孔距650 | 1150 | 1015 | 304/HT250 |
性能特点：灵敏度高、动密封性强、安全性高、使用寿命长。
接线方式：黄色线为地线（可不接），其余两根不分正负极。
工作范围：可燃气体报警自控系统及需要紧急切断的管路。
注解：1、活塞式燃气紧急切断阀安装前必须清理管道内的杂质、焊渣，以免造成阀体内漏。
2、活塞式燃气紧急切断阀一般工况只能水平安装，垂直安装时需要提前说明。
3、活塞式燃气紧急切断阀安装完毕后，应先动作几次正常后方能投入使用。
防爆线圈说明：防爆电磁阀是工作在较特殊环境的电磁阀，用户必须根据国家防爆标准选择电磁阀。以保证生命及财产安全。生产的防爆电磁阀已通过《国家防爆电气产品质量监督检验中心》的检验并取得防爆电磁阀产品合格证。
防爆等级：EXdⅡCT4。防爆证号：CNEX12.0353
制造标准：GB3836.1-2000、GB3836.2-2000
