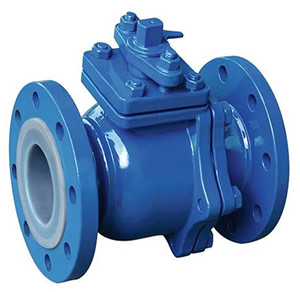

氯用球阀

氯用球阀

液氯、氯气专用球阀:        液氯、氯气球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。 【产品特点】 1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质 2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护 3、启闭件球件与阀杆铸(锻)为

液氯、氯气专用球阀:
       液氯、氯气球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。

【产品特点】

1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质

2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护

3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性

4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏

5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修

【执行标准】

设计标准:GB12237

结构长度:GB12221

法兰标准:JB/T79-94 GB9113.1-26

检验试验:JB/T9092-99

【性能参数】


型号

Q41F46-10

Q41F46-16

Q41F46-10C

Q41F46-16C

工作压力(MPa

1.0

1.6

1.0

1.6

适用温度(℃)

-10150

-20150

适用介质

腐蚀性介质

材料

阀体

铸铁内衬聚四氟乙烯

铸钢内衬聚四氟乙烯

球体

铸钢外包聚四氟乙烯

密封圈

增强聚四氟乙烯

聚四氟乙烯

填料

聚四氟乙烯

主要外形和连接尺寸


公称通径

PN1.6(MPa)主要外形尺寸和连接尺寸(mm)

参考值

DN

L

D

D1

D2

f

b

Z-Φd

H1

Do

15

130

95

65

45

3

14

4-Φ14

95

140

20

140

105

75

55

3

14

4-Φ14

98

150

25

150

115

85

65

3

16

4-Φ14

113

150

32

165

135

100

78

3

18

4-Φ18

130

180

40

180

145

110

85

3

18

4-Φ18

135

200

50

200

160

125

100

3.5

20

4-Φ18

140

220

65

220

180

145

120

3.5

20

4-Φ18

145

280

80

250

195

160

135

4

22

8-Φ18

205

320

100

280

215

180

155

4

24

8-Φ18

230

380

125

320

245

210

185

4

26

8-Φ18

252

500

150

360

280

240

210

4

28

8-Φ23

283

600

200

400

335

295

265

5

30

8-Φ23

325

750

250

450

405

355

320

5

34

12-Φ26

370

900
