SHFKL液氨带手动电磁阀
一、 使用范围
液氨紧急切断电磁阀与液氨报警器配套使用，可做泄漏报警系统，也可作为断电保护系统单独使用。该阀主要解决了常规紧急切断阀的动密封困难问题，性能可靠，密封严实，主要用在液氨储罐，液氨管道等易燃易爆气体高中压主管路自控系统中，是安防必备产品。

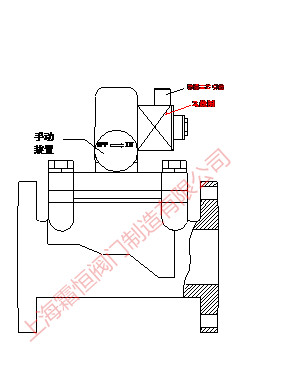

二、 结构原理
常开型—在工作状态中电磁阀处于开启状态，线圈不带电，当发生液氨，氨气泄露时，电磁阀瞬间通电切断气源，但必须在险情排除后，由人工打开电磁阀。开启时，先将手动装置打开（顺时针旋转180度），此时咔的一声，主活塞打开。然后再继续旋转180度即可。（打开后必须复位）
常闭型—在工作状态中电磁阀处于开启状态，线圈同处于带电状态，当发生液氨，氨气泄露时 ，电磁阀瞬间断电切断气源，开启时，先通上电源，再将手动装置旋转一圈即可。注意手动杆需始终向下。
三、详细参数
|
原理结构 |
直动式，分步直动式 |
流体介质 |
液氨,氨气等易燃易爆介质 |
|
线圈工作温度 |
<+85℃ |
介质温度 |
<-40℃、<+60℃ |
|
控制方式 |
常开（通电关闭，手动打开）；常闭（断电关闭，手动加通电打开） |
公称压力 |
0.02-0.6MPa；0.02-1.6 MPa；0.02-2.5 MPa ; 0.02-4.0 MPA |
|
标准电压 |
AC220V、DC24V |
线圈连接方式 |
防爆罩三芯护套电缆引线式、插头式 |
|
密封件性能 |
耐温、耐压、耐磨、防腐 |
连接方式 |
法兰、螺纹、焊接 |
|
密封方式 |
平面与锥平面密封 |
泄漏量 |
零泄漏 |
|
公称通径 （mm） |
连接方式 （英制） |
连接尺寸 （国家标准） |
不锈钢长度 （mm） |
铸铁体长度 （mm） |
不锈钢高度 （mm） |
铸铁体高度 （mm） |
不锈钢 防爆高度 |
铸铁体 防爆高度 |
材质 （1Cr19Ni9） |
|
DN10 |
螺纹 |
G3/8” |
71 |
|
121 |
|
129 |
|
304不锈钢 |
|
DN15 |
螺纹 |
G1/2” |
71 |
|
121 |
|
129 |
|
304不锈钢 |
|
DN20 |
螺纹 |
G3/4” |
84 |
105 |
131 |
160 |
139 |
175 |
304/HT250 |
|
DN25 |
螺纹 |
G1” |
97 |
105 |
141 |
160 |
149 |
175 |
304/HT250 |
|
DN32 |
螺纹 |
G11/4” |
119 |
125 |
151 |
170 |
159 |
185 |
304/HT250 |
|
DN40 |
螺纹 |
G11/2” |
129 |
140 |
161 |
190 |
169 |
205 |
304/HT250 |
|
DN50 |
螺纹 |
G2” |
149 |
165 |
181 |
200 |
189 |
215 |
304/HT250 |
|
DN20 |
法兰 |
2-M8；孔距70 |
58 |
120 |
135 |
180 |
145 |
195 |
304/HT250 |
|
DN25 |
法兰 |
4-φ12；孔距85 |
110 |
130 |
181 |
190 |
189 |
205 |
304/HT250 |
|
DN32 |
法兰 |
4-φ14；孔距100 |
128 |
150 |
209 |
210 |
209 |
225 |
304/HT250 |
|
DN40 |
法兰 |
4-φ16；孔距110 |
142 |
160 |
211 |
230 |
219 |
245 |
304/HT250 |
|
DN50 |
法兰 |
4-φ17；孔距125 |
158 |
170 |
231 |
250 |
239 |
265 |
304/HT250 |
|
DN65 |
法兰 |
4-φ17；孔距145 |
200 |
205 |
291 |
280 |
299 |
295 |
304/HT250 |
|
DN80 |
法兰 |
4-φ17；孔距160 |
220 |
275 |
321 |
320 |
329 |
335 |
304/HT250 |
|
DN100 |
法兰 |
4-φ12；孔距180 |
260 |
310 |
351 |
330 |
359 |
345 |
304/HT250 |
|
DN125 |
法兰 |
8-φ18；孔距245 |
400 |
400 |
440 |
440 |
455 |
455 |
304/HT250 |
|
DN150 |
法兰 |
8-φ23；孔距280 |
400 |
420 |
560 |
560 |
575 |
575 |
304/HT250 |
|
DN200 |
法兰 |
12-φ23；孔距335 |
550 |
550 |
660 |
660 |
675 |
675 |
304/HT250 |
|
DN250 |
法兰 |
12-φ25；孔距405 |
650 |
650 |
630 |
630 |
645 |
645 |
304/HT250 |
|
DN300 |
法兰 |
12-φ25；孔距410 |
750 |
750 |
690 |
690 |
705 |
705 |
304/HT250 |
|
DN350 |
法兰 |
16-φ26；孔距470 |
950 |
950 |
830 |
830 |
845 |
845 |
304/HT250 |
|
DN400 |
法兰 |
16-φ30；孔距525 |
950 |
950 |
830 |
830 |
845 |
845 |
304/HT250 |
|
DN500 |
法兰 |
20-φ34；孔距650 |
1150 |
1150 |
1000 |
1000 |
1015 |
1015 |
304/HT250 |
五、安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头应与管道流向一致。
2、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。
3、电磁阀的工作介质应清洁无杂质，电磁阀内件及过滤器，需定期清洁干净。
4、在电磁阀发生故障时，为了保证系统正常运行，最好安装旁路装置
5、管道必须清洗干净。此阀属于先导式结构，在压差低于2公斤时达不到活塞开启最低压差要求，流量会减小，此时需都管道加压处理。
7、管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。
8、在管路刚性不足情况下，建议把阀前管道固定，以免电磁阀工作时引起振动。
9、在安装前，请认真阅读使用说明书，判断产品是否符合使用条件。
