一、电动双座调节阀 产品概述 本公司的ZD(R)SN电动双座调节阀,由3810L系列(或PSL系列)直行程电子式电动执行器和直通双座调节阀体组成。电动双座调节阀内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制电动双座调节阀的开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 电动双座调节阀采用双导向结构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点。 电动双座调节阀广泛应用于精确控制气体、液体、蒸汽等介质,特别使用于压差较大且对泄露量要求不严格干净介质场合。

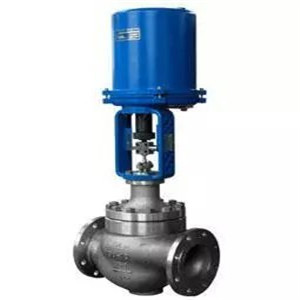

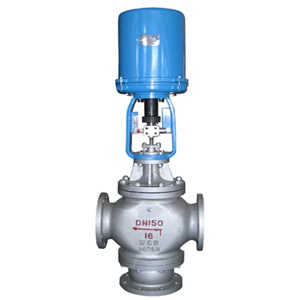

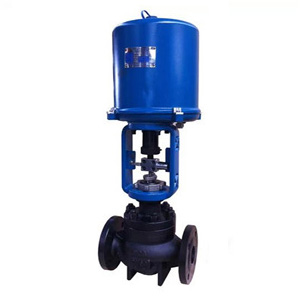

一、电动双座调节阀 产品概述

本公司的ZD(R)SN电动双座调节阀,由3810L系列(或PSL系列)直行程电子式电动执行器和直通双座调节阀体组成。电动双座调节阀内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制电动双座调节阀的开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
电动双座调节阀采用双导向结构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点。
电动双座调节阀广泛应用于精确控制气体、液体、蒸汽等介质,特别使用于压差较大且对泄露量要求不严格干净介质场合。





二、电动双座调节阀 主要技术参数

1、阀体

阀体形式 直通双座铸造球型阀
公称通径 DN25~300mm
公称压力

PN1.6、2.5、4.0、6.4、10.0MPa

法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)

2、阀内件

阀芯形式 双座柱塞型阀芯
流量特性 线性、等百分比
阀芯材料 不锈钢 (304、304L、316、316L)

3、执行器

执行器型号 3810L系列、PSL系列、DKZ系列及进口执行器
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

三、电动双座调节阀 性能指标

项目 指标值
基本误差% 配3810L±2.0; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 50:1

四、电动双座调节阀 额定流量系数Kv、允许压差

公称通径 DN 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径 dN 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 直线 10 12.5 19.5 30.5 48.4 76 125 195 305 484 760 1000 1600
等百分 8 11 17,6 27.5 44 69 110 176 275 440 690 900 1300
额定行程 16 25 40 60 100
允许压差(MPa) ≤公称压力

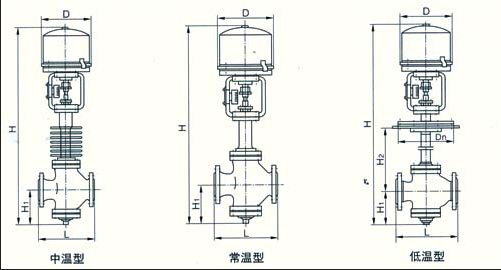

五、电动双座调节阀 主要外形图

六、电动双座调节阀 主要连接尺寸

公称通径 DN 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 185 200 220 250 275 300 350 410 450 550 670 770
PN40 190 210 230 255 285 310 355 425 460 560 740 805
PN64 200 210 235 265 295 320 370 440 475 570 750 820
H PN16/25 117 120 139 144 188 208 220 268 278 320 441 503
PN40 124 128 145 150 195 220 230 280 290 335 465 528
PN64 130 135 155 170 205 240 255 295 310 360 480 550
H1 165 185 185 205 245 255 270 335 365 430 560 680
H2 PSL 465 465 465 465 560 560 560 560 560 788 788 788
3810 373 495 495 495 700 700 700 725 725 725 725 725
D 177 177 177 177 182 182 182 182 182 218 218 218
R 225 225 225 225 257 257 257 310 310 310 310 310

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
