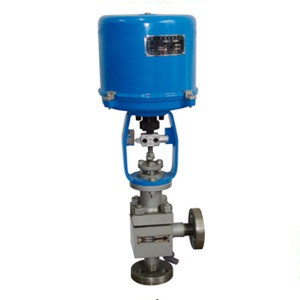

电动角型调节阀

电动角型调节阀

一、电动角型调节阀 产品概述 本公司的ZD(R)SJ电动角型调节阀,是由3810L系列或PSL系列(也可配置其他或者进口品牌执行器)直行程电子式电动执行机构和角型调节阀体组成。电动角型调节阀配用执行机构内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 电动角型调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 电动角型调节阀阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小。 电动角型调节阀特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘

一、电动角型调节阀 产品概述

本公司的ZD(R)SJ电动角型调节阀,是由3810L系列或PSL系列(也可配置其他或者进口品牌执行器)直行程电子式电动执行机构和角型调节阀体组成。电动角型调节阀配用执行机构内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
电动角型调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
电动角型调节阀阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小。
电动角型调节阀特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。





二、电动角型调节阀 主要技术参数

1、阀体

阀体形式 角型铸造阀
公称通径 DN20~300mm
公称压力

PN1.6、2.5、4.0、6.4、10.0、16.0、25.0MPa

法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式 标准型-17~+250℃、高温型+250~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)

2、阀内件

阀芯形式 单座柱塞型阀芯
流量特性 线性、等百分比
阀芯材料 不锈钢 (304、304L、316、316L)

3、执行器

执行器型号 3810L系列、PSL系列、DKZ系列及进口执行器
主要技术参数 电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

三、电动角型调节阀 性能指标

项目 指标值
基本误差% 配3810L±2.0; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 50:1

四、电动角型调节阀 额定流量系数Kv、允许压差

公称通径 DN 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径 dN 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 直线 6.9 11 17.6 27.5 44 69 100 176 275 440 690 875 1250
等百分 6.3 10 15 25 40 64 100 160 250 400 630 850 1180
额定行程 16 25 40 60 100
允许压差(MPa) 6.4 6.4 5.0 2.8 1.7 1.7 1.0 6.0 4.8 3.3 1.8 1.5 0.8

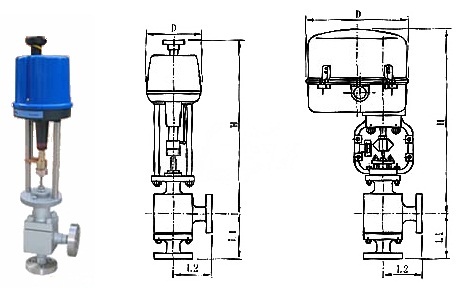

五、电动角型调节阀 主要外形图


六、电动角型调节阀 主要连接尺寸

公称通径 DN 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 95 100 105 115 125 145 155 175 200 225 275 95 100
PN40 95 100 105 115 125 145 155 175 200 225 275 95 100
PN64 115 115 130 130 150 170 190 215 250 275 325 115 115
H PN16/25 119 119 122 140 157 169 179 200 230 250 304 365 420
PN40 123 123 134 152 157 191 201 216 240 270 325 380 400
PN64 135 135 142 160 177 196 206 227 257 277 331 410 430
H1 PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
3810 373 373 495 495 495 700 700 700 725 725 725 725 725
D 177 177 177 177 177 182 182 182 182 182 218 218 218
R 225 225 225 225 225 257 257 257 310 310 310 310 310

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
