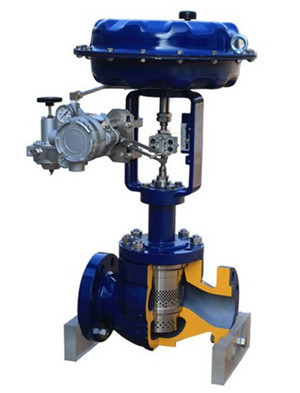

HTS单座调节阀

HTS单座调节阀

一、HTS单座调节阀 产品概述 本公司研发生产的的HTS单座调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。HTS单座调节阀配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 HTS单座调节阀的泄漏量符合ANSI B16.104标准。 HTS单座调节阀配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。 HTS单座调节阀本符合GB/T4213-92标准。

一、HTS单座调节阀 产品概述

本公司研发生产的的HTS单座调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。HTS单座调节阀配以阀门定位器,将电流信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
HTS单座调节阀的泄漏量符合ANSI B16.104标准。
HTS单座调节阀配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。
HTS单座调节阀本符合GB/T4213-92标准。

HTS单座调节阀

二、HTS单座调节阀 主要技术参数

1、阀体

阀体型式 直通单座铸造球型阀
公称通径 40、50、65、80、100、150、200mm
公称压力 ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa
连接型式 密封面型式 FF、RF、RJ、LG、MFM
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接标准 嵌接焊SW(40~50mm);对接焊BW(65~200mm)
阀体材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖 常温型 -17~+230℃
伸长I型 -45~-17℃、 +230~+566℃
伸长II型 -100~-45℃
伸长III型 -196~-100℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

2、阀内件

阀芯形式 单座柱塞型阀芯
流量特性 金属阀座 等百分比特性(%)和线性特性(L)
软阀座
阀芯材料 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

2、执行器

执行器型式 HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围 20~100、80~240KPa(HA型),190~350、190~400KPa(VA6型)
供气压力 140~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口 RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
环境温度 -30~+70℃
作用形式 气-关式或气-开式
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、HTS单座调节阀 主要性能指标

项目 指标值
泄漏量 金属阀座 小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级
软阀座 小于阀额定容量的10 ,符合ANSI B16.104-1976 VI级
回差 带定位器 小于全行程的1%
不带定位器 小于全行程的3%
基本误差 带定位器 小于全行程的±1%
不带定位器 小于全行程的±3%
注:采用标准的V型聚四氟乙烯填料
可调范围 50:1

四、HTS单座调节阀 Cv值和行程(%CC、LCC)

1、高容量阀芯(%C、LC、%T、LT)

公称通径 32 40 50 65 80 100 125 150 200 250
阀座直径 32 40 50 65 80 100 125 150 200 250
额定Cv值 20 30 50 85 125 200 320 420 700 820
额定行程 25 38 50 75 100

2、高精度流量特性阀芯(%CF、LCF、%TF、LTF)

公称通径 32 40 50 65 80 100 125 150 200
阀座直径 25 32 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 80 100 125 100 125 150 125 150 200
额定Cv值 10 17 10 17 24 17 24 44 24 44 68 44 68 99 68 99 175 99 175 275 175 275 360 275 360 640
额定行程 25 38 50 75

五、HTS单座调节阀 主要外形图

公称通径DN(mm) 32、40、50、65、80、100、125、150、200、250mm
结构长度 由于各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售部,技术人员将会
为您提供完整的图纸及技术资料
阀体高度
执行器高度

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
