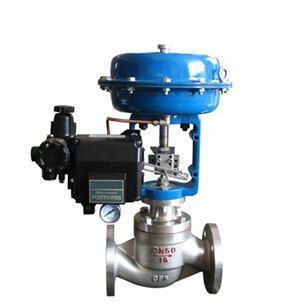

HLC小口径套筒调节阀

HLC小口径套筒调节阀

一、HLC小口径套筒调节阀 产品概述 HLC小口径套筒调节阀是一种高性能的调节阀,坚固的阀芯导向和套筒可防止液体发生阀蒸和空化。结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。HLC小口径套筒调节阀的泄漏量符合ANSI B16.104标准。HLC小口径套筒调节阀配用多弹簧膜执行机构,其结构紧凑,输出力大。HLC小口径套筒调节阀产品符合GB/T4213-92。 主要特点如下: 1、采用平衡型阀芯,不平衡力下,允许压差大,操作稳定。 2、阀芯导向面大,可改善由涡流和冲击引起的振荡。 3、比普通的单、双座调节阀噪声降低10dB左右。 4、结构简单,装拆维修方便。

一、HLC小口径套筒调节阀 产品概述

HLC小口径套筒调节阀是一种高性能的调节阀,坚固的阀芯导向和套筒可防止液体发生阀蒸和空化。结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。HLC小口径套筒调节阀的泄漏量符合ANSI B16.104标准。HLC小口径套筒调节阀配用多弹簧膜执行机构,其结构紧凑,输出力大。HLC小口径套筒调节阀产品符合GB/T4213-92。
主要特点如下:
1、采用平衡型阀芯,不平衡力下,允许压差大,操作稳定。
2、阀芯导向面大,可改善由涡流和冲击引起的振荡。
3、比普通的单、双座调节阀噪声降低10dB左右。
4、结构简单,装拆维修方便。

HLC小口径套筒调节阀

二、HLC小口径套筒调节阀 主要技术参数

1、阀体

阀体型式 直通铸造球型阀
公称通径 15、20、25mm
公称压力 ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa
连接型式 密封面型式 FF、RF、RJ、LG
法兰标准 ANSI B16.5、JIS B2201 、JB/T79.1、JB/T79.2、HG20592
焊接标准 承插焊SW
材料 铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金
上阀盖 常温型 -17~+230℃
伸长I型 -45~-17℃、 +230~+566℃
伸长II型 -100~-45℃
伸长III型 -196~-100℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

2、阀内件

阀芯形式 单座套筒柱塞型阀芯
流量特性 金属阀座 等百分比特性、线性特性
软阀座
材料 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

2、执行器

执行器型式 HA多弹簧薄膜执行机构
膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围 20~100、80~240KPa
供气压力 140~400KPa
气源接口 RC1/4"和1/4NPT
环境温度 -30~+70℃
作用形式 气-关式或气-开式
可配附件 定位器、空气过滤减压器、保位阀、气动加速器、阀位传送器、手轮机构等

三、HLC小口径套筒调节阀 主要性能指标

项目 指标值
泄漏量 金属阀座 小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级
软阀座 小于阀额定容量的10 ,符合ANSI B16.104-1976 VI级
回差 带定位器 小于全行程的1%
不带定位器 小于全行程的3%(HA1型小于全行程的5%)
基本误差 带定位器 小于全行程的±1%-7(HA1型小于全行程的±2%)
不带定位器 小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料
可调范围 50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16)

四、HLC小口径套筒调节阀 Cv值和行程

额定Cv值 0.01 0.04 0.1 0.16 0.25 0.4 0.63 1.0 1.6 2.5 4.0
流量特性 金属阀座 等百分比(%) - - - - O O O O O O O
线性(L) O O O O O O O O O O O
额定行程(mm) 14.3
公称通径(mm) 20、25

注:符号O表示阀的规格范围。

五、HLC小口径套筒调节阀 主要外形图

公称通径DN(mm) 15、20、25
结构长度 由于各标准连接尺寸都不相同,如需要详细连接尺寸及技术书资料,请联系公司技术部或销售部 ,技术人员将会为您提供完整的图纸及技术资料。
阀体高度
执行器高度

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
