一、电动刀型闸阀 产品概述 PZ973H系列电动刀型闸阀,是由多回转式电动装置于刀型闸阀组成。该阀门在经营与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量,从一些技术细节着手,完善了电动刀型闸阀的综合性能。该产品通过配用电磁阀等附件可以完成开、关两位置的动作的自动控制。用户可根据实际需要进行选择。 电动刀型闸阀主要采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。电动刀型闸阀广泛应用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。电动刀型闸阀特别适用于造纸行业在管道上作调节和节流使用。

一、电动刀型闸阀 产品概述

PZ973H系列电动刀型闸阀,是由多回转式电动装置于刀型闸阀组成。该阀门在经营与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的先进特点。不断提高产品的科技含量,从一些技术细节着手,完善了电动刀型闸阀的综合性能。该产品通过配用电磁阀等附件可以完成开、关两位置的动作的自动控制。用户可根据实际需要进行选择。
电动刀型闸阀主要采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。电动刀型闸阀广泛应用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。电动刀型闸阀特别适用于造纸行业在管道上作调节和节流使用。

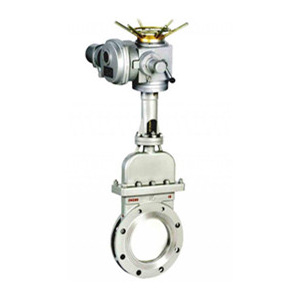

PZ973H电动刀型闸阀

二、电动刀型闸阀 产品特点

1、电动刀形闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50~1000mm,明杆DN50~900mm),全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长,并且可任意选用驱动装置。
2、阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304、316、316L、WCB、2Crl3,密封圈采用PTFE增强聚四氟乙烯材质,耐腐蚀、耐磨损、不沾渣。
3、阀板有5个支撑点,使阀板有很好的自对中。当阀门处于关闭状态,并承受背压时,阀板不发生偏移。
4、电动刀形闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
5、电动刀形闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
6、电动刀形闸阀连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
7、适用介质:金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。

三、电动刀型闸阀 主要技术参数

阀体形式 直通扁平铸造闸阀
公称通径 DN50~1000mm
公称压力 PN1.0、1.6 MPa
法兰标准 国标、德标、美标、日标
连接形式 法兰式、对夹式
阀盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料
阀板形式 垂直板式(闸板)
流量特性 近似快开型

四、电动刀型闸阀 设计标准

设计制造 JB/T8691-1998
结构长度 GB/T1-5188.2-94
法兰尺寸 GB/T9113.1-2000
试验-检验 GB/T13927-92

五、电动刀型闸阀 主要性能规范

公称压力PN(MPa) 壳体试验(MPa) 密封试验(MPa) 适用介质
1.0 1.5 1.1 烟气、灰、渣水混合物、空气混合物
1.6 2.4 1.8

六、电动刀型闸阀 主要外形图



电动刀型闸阀 (法兰式)


七、电动刀型闸阀 主要外形尺寸

公称压力 DN L D1 D2 H D0 A N-M
1.0MPa 50 50 100 125 370 365 326 4-M16
65 50 120 145 460 365 326 4-M16
80 50 135 160 590 365 326 4-M16
100 50 155 180 780 365 326 8-M16
125 50 185 210 950 365 326 8-M16
150 60 210 240 980 365 371 8-M20
200 60 265 295 1053 365 371 8-M20
250 70 320 350 1060 365 371 12-M20
300 80 368 400 1230 365 371 12-M20
350 90 428 460 1250 365 371 16-M20
400 100 482 515 1767 560 470 16-M22
450 120 532 565 1920 560 470 20-M22
500 130 585 620 2010 560 470 20-M22
600 140 685 725 2110 560 470 20-M27
1.6MPa 50 65 100 125 370 365 326 4-M16
65 65 120 145 460 365 326 4-M16
80 70 135 160 590 365 326 8-M16
100 70 155 180 780 365 326 8-M16
125 70 185 210 950 365 326 8-M16
150 80 210 240 980 365 371 8-M20
200 80 265 295 1053 365 371 12-M20
250 94 320 355 1060 365 371 12-M22
300 98 375 410 1230 365 371 12-M22
350 100 435 470 1250 365 371 16-M22
400 110 485 525 1767 560 470 16-M27
450 120 545 585 1920 560 470 20-M27
500 130 608 650 2010 560 470 20-M30
600 140 718 770 2110 560 470 20-M36

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
