电动调节球阀

电动调节球阀

一、电动调节球阀 产品概述 霜恒牌ZAJQ电动调节球阀是一种转角为90°的旋转类球阀,采用角行程电动执行器(CHR、PSQ、HQ、DZW)及球阀阀体组成。电动调节球阀适用于两位切断、调节的场合,采用一体化结构,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。 电动调节球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。 电动调节球阀特别适用于介质是粘稠、含颗粒、纤维性质的场合,目前该电动调节球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

一、电动调节球阀 产品概述

霜恒牌ZAJQ电动调节球阀是一种转角为90°的旋转类球阀,采用角行程电动执行器(CHR、PSQ、HQ、DZW)及球阀阀体组成。电动调节球阀适用于两位切断、调节的场合,采用一体化结构,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。
电动调节球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
电动调节球阀特别适用于介质是粘稠、含颗粒、纤维性质的场合,目前该电动调节球阀广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

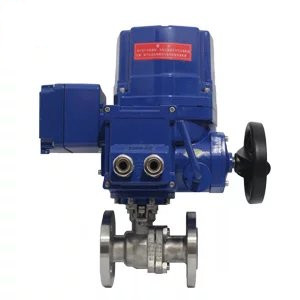

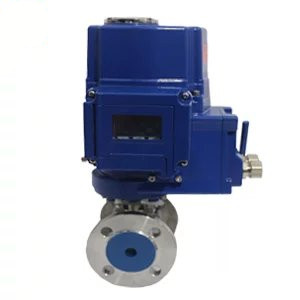

ZAJQ电动调节球阀

二、电动调节球阀 控制原理

CH系列执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术,对DCS/PLC规范设计而成,集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性,可瞬时停机,定位时无振荡,定位精度可达0.3%以上。可控硅输出,动作时间快,输出稳定,可靠性高。体积小,轻便宜人,性能可靠,配套简单,流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品,环保,轻工,石油,造纸,化工,教学和科研设备,电力等行业的工业控制系数。

三、电动调节球阀 主要技术参数

1、阀体

阀体形式 两段式铸造球型阀
公称通径 DN15~300mm
公称压力 PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(锥螺纹、管螺纹)
阀盖形式 整体式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)

2、阀内件

阀芯形式 O型球体阀芯+电子抛光
流量特性 近似快开特性
阀芯材料 不锈钢(CF8、CF8M、CF3、CF3M)+氮化处理

3、执行器

执行器型号 CHR、3810R、DZW、HQ、PSQ
主要技术参数 电源电压:220V/50Hz、380V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65(或IP67)、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

四、电动调节球阀 主要性能指标

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
允许压差(MPa) ≤ 公称压力
动作范围 0~90°、0~360°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%
可调范围 250:1 350:1

五、电动调节球阀 主要性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
压力等级 1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.75 6.0 9.6 15.0 3.0 7.5 16.5 2.4 3.8
密封试验 1.76 2.75 4.4 7.04 11.0 2.2 5.5 12.1 1.5 2.8
气密试验 0.5~0.7MPa

六、电动调节球阀 外形尺寸图


ZAJQ电动调节球阀 (配CHQ)
ZAJQ电动调节球阀 (配CHR)

七、电动调节球阀 外形连接尺寸

公称通径DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 140 150 165 180 200 220 250 280 320 360 400 630 750
H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350
H1、H3、A、A2 根据所配气动执行机构而定
PN1.6MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
n-Φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
n-Φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30
PN4.0MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 375 450 515
D1 65 75 85 100 110 125 145 160 190 220 250 320 385 450
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-Φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-30 12-22 16-33
PN6.3MPa法兰连接尺寸
D 105 130 140 155 170 180 205 215 250 295 345 415 470 530
D1 75 90 100 110 125 135 160 170 200 240 280 345 400 460
D6 40 51 58 66 76 88 110 121 150 176 204 260 313 364
n-Φd 4-14 4-18 4-18 4-22 4-22 4-22 8-22 8-22 8-26 8-30 8-33 12-36 12-36 16-36

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
