电动对夹球阀

电动对夹球阀

一、电动对夹球阀 产品概述 本公司生产的电动对夹球阀由霜恒牌CHR型电动执行器及超薄球阀组成,电动对夹球阀和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。通常电动对夹球阀适用于安装位置比较短的场合。电动对夹球阀配用的CHR系列执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。 电动对夹球阀广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体

一、电动对夹球阀 产品概述

本公司生产的电动对夹球阀由霜恒牌CHR型电动执行器及超薄球阀组成,电动对夹球阀和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。通常电动对夹球阀适用于安装位置比较短的场合。电动对夹球阀配用的CHR系列执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。
电动对夹球阀广泛应用于化工、石油、制药、轻工等行业的自动控制。采用V型通道球体结构与电子式电动执行器配套可实现流量的调节。

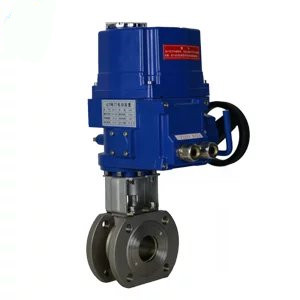

Q971f电动对夹球阀

二、电动对夹球阀 主要技术参数

1、阀体

阀体形式 直通铸造超短阀体
公称通径 DN15~150mm
公称压力 PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准 GB/T9113、 JB/T79、HG20594及其他标准
连接形式 超薄法兰、对夹式
阀盖形式 整体式
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀体材料 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)

2、阀内件

阀芯形式 O型球体阀芯+电子抛光
流量特性 近似快开特性
阀芯材料 不锈钢(CF8、CF8M、CF3、CF3M)+氮化处理

3、执行器

执行器型号 CHR、3810R、DZW、HQ、PSQ
主要技术参数 电源:AC200/220V,50/60Hz、输出力矩:50N·M~2000N·M、动作范围:0~90°,0~360°
动作时间:15秒/30秒/60秒、保护装置:过热保护、手动操作:同附带手柄操作、限位:电气、机械二重限位
防护等级:相当于IP-65、位置测量:可选装开关或电位计、驱动电机:8W/E、进线接口:PE1/2〞进线线锁

三、电动对夹球阀 主要性能规范

公称通径 15 20 25 32 40 50 65 80 100 125 150
允许压差 ≤ 公称压力(MPa)
动作范围 0~90°,0~360°
泄露量Q 按GB/T4213-92,小于额定KV0.01%
基本误差 ±1%
回差 ±1%
死区 ≤1%(可调)
可调范围 250:1 350:1

三、电动法兰球阀 主要零件材料

1 左阀体 WCB、CF8、CF8M、CF3M
2 右阀体 WCB、CF8、CF8M、CF3M
3 阀座 PEFE、PPL、304、316
4 球体 2Cr13、304、316
5 阀杆 2Cr13、304、316
6 密封填料 PTFE/柔性石墨
7 填料压盖 WCB、CF8、CF8M、CF3M
8 联轴器 Q235A
9 执行器 配置执行器不同,材质也不相同

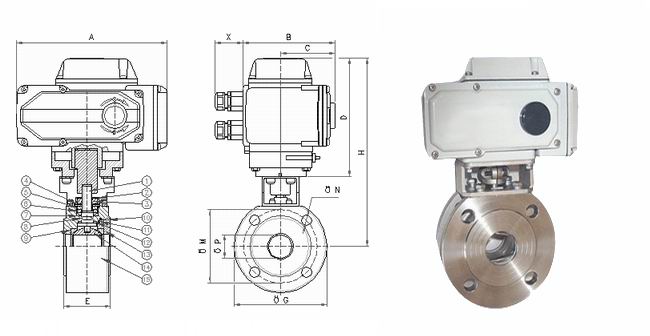

四、电动法兰球阀 外形尺寸图

Q971电动对夹球阀 外形连接尺寸图

五、电动法兰球阀 外形连接尺寸

公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150
L 108 112 114 127 140 140 152 165 178 190 216
H 112 115 120 140 170 180 210 240 290 320 350
D 165 185 200 220 250 285 340 405 460 520 580
D1 125 145 160 180 210 240 295 355 410 470 525
D2 46 56 65 76 84 99 118 132 156 184 211
A 根据阀门压力大小而定。配置机型不同,外形尺寸也不相同。可进入电动执行器页面查阅。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
