电动V型球阀

电动V型球阀

一、电动对夹球阀 产品概述 本公司生产的电动V型球阀,由电子式电动执行机构和V型球阀组成,是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。V型切口球面板在增大调节比的同时,在截流时对密封环还有剪切作用,因此电动V型球阀适用于要求大调节比的控制系统,以及对含纤维质流体、料浆类流体的控制。电动V型球阀适用于两位切断、调节的场合,采用一体化结构,电动执行机构内置伺服系统,输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动V型调节球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。 电动V型球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药

一、电动对夹球阀 产品概述

本公司生产的电动V型球阀,由电子式电动执行机构和V型球阀组成,是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流体的角行程调节阀。V型切口球面板在增大调节比的同时,在截流时对密封环还有剪切作用,因此电动V型球阀适用于要求大调节比的控制系统,以及对含纤维质流体、料浆类流体的控制。电动V型球阀适用于两位切断、调节的场合,采用一体化结构,电动执行机构内置伺服系统,输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动V型调节球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
电动V型球阀广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。

二、电动V型球阀 主要特点

1、不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;

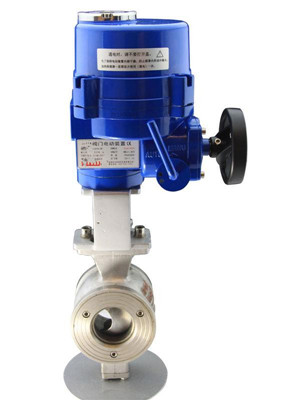

VQ947防爆电动V型球阀

2、具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
3、防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
4、当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

三、电动V型球阀 主要技术参数

公称通径DN(mm) 25~400
公称压力PN(MPa) 1.6~6.4
公称压力Ps(MPa) 强度试验 2.4~9.6
密封试验 1.76~7.0
材料\代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti
球杆 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 聚四氟乙烯、不锈钢、硬质合金
填料 聚四氟乙烯、柔性石墨
适用工况 适用介质 水,蒸汽,油品 硝酸类 醋酸类
适用温度 -28~400℃ -28~500℃
执行器 型号 CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
连接形式 对夹式、法兰式,法兰按JB79-59标准

四、电动V型球阀 主要性能规范

公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力PN(MPa) 1.6、2.5、4.0、6.4
流量特性 近似等百分比(参见典型曲线图)、直线特性
阀板转角(度) 0°~至90°(可调)
允许泄漏量等级 软密封:零泄露
硬密封:≤额定Cv×0.001%
软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S/90度) 8.5~30 36~60
基本误差 全行程的 ≤±2%
回差 全行程的 ≤±2%
死区 全行程的 ≤0.8%
输入信号 4~20mADC
输出信号 4~20mADC
可调节比 250:1 300:1

五、电动V型球阀 主要性能参数

公称压力
PN(MPa)
试验压力 适用介质 适用温度
壳体试验 密封试验
1.6 2.4 1.76 水、油、气及
高粘度、含纤维、
固体颗粒等介质
-28℃~550℃
2.4 3.75 2.75
4.0 6.0 4.4
应用规范 连接法兰 JB79-59 GB20592-97 AMSI B16.5
检验和试验 JB/T 9092-99 、API 598

六、电动V型球阀 外形尺寸图

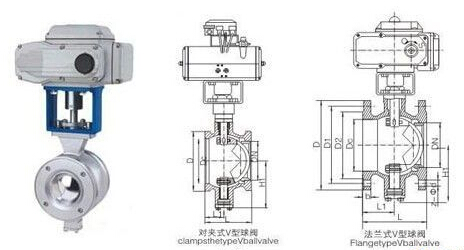

VQ947电动V型球阀 法兰式外形尺寸图

七、电动V型球阀 外形连接尺寸

公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L 102 102 114 124 143 165 194 213 229 243 297 338
L1 62 62 62 75 80 100 115 130 160 200 240 334
H 60 60 65 95 105 120 140 155 165 205 240 270
H1 根据所配执行机构而定
D 115 140 150 165 185 200 220 250 285 340 405 460
D1 85 100 110 125 145 160 180 210 240 295 355 410
D2 65 76 84 99 118 132 156 184 211 266 319 370
b 16 18 18 20 20 20 22 22 24 24 26 28
A 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
