电动防爆球阀
一、电动防爆球阀 产品概述
霜恒牌电动防爆球阀有角行程防爆电动执行器及球阀球体组成，执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动防爆球阀防爆等级为dⅡBT4、防护等级为IP67、带现场控制装置。电动防爆球阀主要特点为：不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。
一、电动防爆球阀 产品概述
|
霜恒牌电动防爆球阀有角行程防爆电动执行器及球阀球体组成，执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动防爆球阀防爆等级为dⅡBT4、防护等级为IP67、带现场控制装置。电动防爆球阀主要特点为：不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。 |
|
|
|

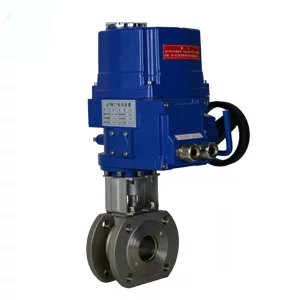

FBQ941电动防爆球阀
|
|
二、电动防爆球阀 主要技术参数
1、阀体
| 阀体形式 | 两段式铸造球型阀 |
|---|---|
| 公称通径 | DN15～300mm |
| 公称压力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(锥螺纹、管螺纹) |
| 阀盖形式 | 整体式 |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
| 阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46) |
2、阀内件
| 阀芯形式 | O型球体阀芯+电子抛光 |
|---|---|
| 流量特性 | 近似快开特性 |
| 阀芯材料 | 不锈钢(CF8、CF8M、CF3、CF3M)+氮化处理 |
3、执行器
| 执行器型号 | CHR、3810R、DZW、HQ、PSQ |
|---|---|
| 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4(CT5)、手操功能：手柄、手轮 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
三、电动防爆球阀 主要性能指标
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||||
| 动作范围 | 0～90°、0～360° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||||
| 基本误差 | ±1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 死区 | ≤1% | |||||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||||
四、电动防爆球阀 主要性能规范
| 试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 压力等级 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
| 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7MPa | |||||||||
五、电动防爆球阀 外形尺寸图
|
|
|
|

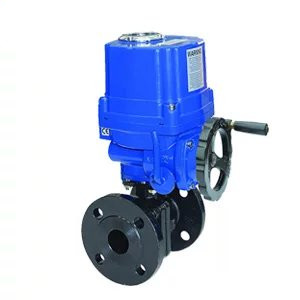

FBQ941电动防爆球阀 (配CHQ)
|

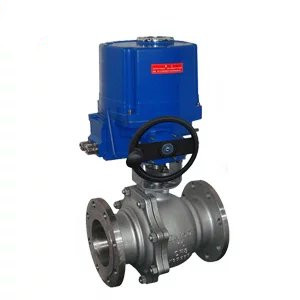

FBQ941电动防爆球阀
|
|
六、电动调节球阀 外形连接尺寸
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | ||||||||||||
| H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 | ||||||||||||
| H1、H3、A、A2 | 根据所配气动执行机构而定 | |||||||||||||||||||||||||
| PN1.6MPa法兰连接尺寸 | ||||||||||||||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | ||||||||||||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||||||||||||
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | ||||||||||||
| n-Φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | ||||||||||||
| PN2.5MPa法兰连接尺寸 | ||||||||||||||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | ||||||||||||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | ||||||||||||
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | ||||||||||||
| n-Φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 | ||||||||||||
| PN4.0MPa法兰连接尺寸 | ||||||||||||||||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 375 | 450 | 515 | ||||||||||||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 | 385 | 450 | ||||||||||||
| D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 | ||||||||||||
| n-Φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-30 | 12-22 | 16-33 | ||||||||||||
| PN6.3MPa法兰连接尺寸 | ||||||||||||||||||||||||||
| D | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 | 470 | 530 | ||||||||||||
| D1 | 75 | 90 | 100 | 110 | 125 | 135 | 160 | 170 | 200 | 240 | 280 | 345 | 400 | 460 | ||||||||||||
| D6 | 40 | 51 | 58 | 66 | 76 | 88 | 110 | 121 | 150 | 176 | 204 | 260 | 313 | 364 | ||||||||||||
| n-Φd | 4-14 | 4-18 | 4-18 | 4-22 | 4-22 | 4-22 | 8-22 | 8-22 | 8-26 | 8-30 | 8-33 | 12-36 | 12-36 | 16-36 | ||||||||||||
注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
