电动法兰截止阀

电动法兰截止阀

一、电动高压截止阀 产品概述 电动高压截止阀(电站截止阀)适用于公称压力PN20~32MPa及P54/100V-P57/170V ,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中,切断或接通管路介质。 1、电动高压截止阀中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。 2、电动高压截止阀阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。 3、电动高压截止阀阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。 4、电动高压截止阀阀盖填料函深度合理,填料加缓蚀

一、电动高压截止阀 产品概述

电动高压截止阀(电站截止阀)适用于公称压力PN20~32MPa及P54/100V-P57/170V ,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中,切断或接通管路介质。
1、电动高压截止阀中腔采用压力自紧式密封结构,密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
2、电动高压截止阀阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。
3、电动高压截止阀阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性。
4、电动高压截止阀阀盖填料函深度合理,填料加缓蚀剂,密封可靠。

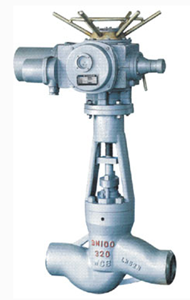

J960Y电动高压截止阀

二、电动高压截止阀 技术参数

阀体型式 高压锻造阀
阀芯型式 柱塞式(锥面)
公称通径 DN10 ~ DN100
公称通径 PN20.0~32.0MPa
连接形式 焊接式 (对焊、承插焊)

三、电动高压截止阀 零件材料

1 阀体 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
2 阀芯 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
3 阀杆 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
4 阀盖 WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV
5 填料 柔性石墨、PTFE
6 填料压盖 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
7 电动执行器 壳体(HT200、WCB)

四、电动高压截止阀 性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
16.0 20.0 25.0 32.0 900 1500 20K 40K
强度试验 24.0 30.0 37.5 48.0 22.5 39.0 7.5 16.5
密封试验 17.6 22.0 27.5 35.2 16.5 28.6 5.5 12.1
工作温度 ≤425℃
适用介质 水、蒸汽、腐蚀性介质

五、电动高压截止阀 主要外形图


电动高压截止阀 (连接尺寸)

六、电动高压截止阀 主要外形尺寸

DN L H W W1
国标50~200
美标 2"~8"
由于该阀门为订做产品,所有外型结构尺寸需以工程师现场设计为准,如需详细产品技术资料及连接尺寸,请与我公司技术部或者销售部联系,公司技术人员会为您提供完整的图纸及技术资料。
