电动放料阀

电动放料阀

一、电动放料阀 产品概述 FL941FW电动放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的最低用温度为-29℃,最高温度为425℃。),电动放料阀使用介质如颗粒、油品、纸浆、二氧化碳、气(不锈钢材质的最低使用温度为-100℃,最高使用温度为232℃。),电动放料阀严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃浓度>30%)。 (1)、不锈钢的一般工作温度:≤150℃ (2)、压力范围:0.6~2.5MPa (3)、通径范围:25~250mm

一、电动放料阀 产品概述

FL941FW电动放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的最低用温度为-29℃,最高温度为425℃。),电动放料阀使用介质如颗粒、油品、纸浆、二氧化碳、气(不锈钢材质的最低使用温度为-100℃,最高使用温度为232℃。),电动放料阀严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃浓度>30%)。
(1)、不锈钢的一般工作温度:≤150℃
(2)、压力范围:0.6~2.5MPa
(3)、通径范围:25~250mm

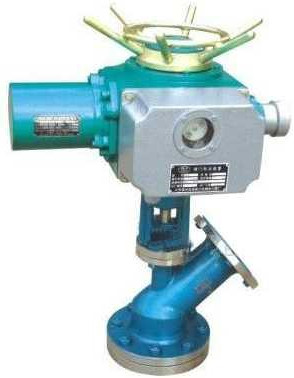

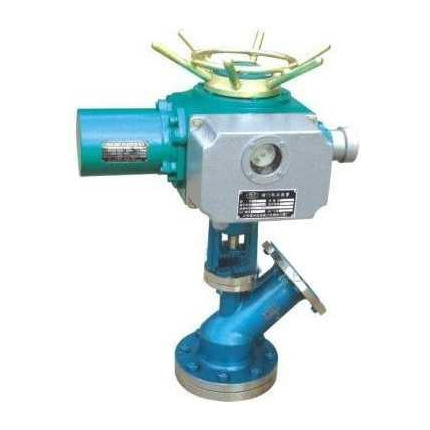

FL941FW上(下)展式电动放料阀

二、电动放料阀 主要零件材料

零件名称 ZG1Cr18 Ni9Ti系列 ZG00Cr18 Ni10系列 ZG1Cr18 Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
阀体/阀盖 ZG1Cr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀杆 ZG1Cr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀瓣 ZG1Cr18 Ni9Ti ZG00Cr18 Ni10 ZG1Cr18 Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18 Ni9Ti 1Cr18 Ni9Ti 1Cr18 Ni9Ti 1Cr18 Ni9Ti 45

二、电动放料阀 外形尺寸图

电动放料阀 (连接尺寸图)

三、电动放料阀 主要外形尺寸

DN 上法兰 上法兰 下法兰 密封座
D1 D2 D3 D4 D5 D6
25 115 80 115 85 / /
32 135 100 135 100 / /
40 145 110 145 110 80 60
50 165 125 160 125 85 70
65 180 145 180 145 130 85
80 195 160 195 160 135 95
100 215 180 215 180 160 130
125 245 210 245 210 160 140
150 280 240 280 240 185 165
200 335 295 335 295 / /

注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
