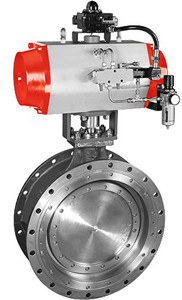

气动硬密封蝶阀

气动硬密封蝶阀

一、气动硬密封蝶阀 产品概述      上海霜恒阀门有限公司生产的气动硬密封蝶阀D643H\D673H是由气动活塞式执行器与三偏心硬密封蝶阀组成,俗称为气动三偏心金属密封蝶阀。阀座采用硬密封兼容的多层次结构,加工精湛,工艺先进。气动硬密封蝶阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,可实现对压力、流量、温度、液位等参数的调节。气动硬密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成,结构简单、体积小、重量

一、气动硬密封蝶阀 产品概述

     上海霜恒阀门有限公司生产的气动硬密封蝶阀D643H\D673H是由气动活塞式执行器与三偏心硬密封蝶阀组成,俗称为气动三偏心金属密封蝶阀。阀座采用硬密封兼容的多层次结构,加工精湛,工艺先进。气动硬密封蝶阀与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,可实现对压力、流量、温度、液位等参数的调节。气动硬密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成,结构简单、体积小、重量轻,所以气动硬密封蝶阀、气动三偏心金属密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

气动硬密封蝶阀

二、气动硬密封蝶阀 主要技术参数

1、阀体

阀体形式 直通铸造蝶阀
公称通径 DN50~1000mm
公称压力 PN1.0、1.6、2.5MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

2、阀内件

阀板形式 垂直板式(蝶形)
流量特性 调节型(近似等百分比)、开关型(线性)

2、执行机构

执行器型号 GT系列、SR系列、AT系列、AW系列单双作用气动执行器
供气压力 400~700KPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、气动硬密封蝶阀 主要性能指标

公称通径DN(mm) 50-1800
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.6 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等

四、气动硬密封蝶阀 零件材料

零件名称 材料
阀体 铸铁、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢、不锈钢、铬钼钢
密封圈 不锈钢与耐高温石棉板组合成多层次
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 O型圈、柔性石墨

五、气动硬密封蝶阀 外形尺寸图

气动硬密封蝶阀外形尺寸图

六、气动硬密封蝶阀 外形连接尺寸

公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 108 112 114 127 140 140 152 165 178 190 216 222 229 267
L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154
H 112 115 120 140 170 180 210 240 290 320 350 380 410 470
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36
H1 根据所配执行机构而定
A、A1 根据阀门所需力矩而定,配置执行器型号不同,外形尺寸也不相同
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
