气动软密封蝶阀

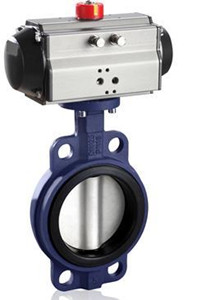

气动软密封蝶阀

一、气动软密封蝶阀 产品概述 上海霜恒阀门有限公司生产的气动软密封蝶阀D671X、D641X气动软密封蝶阀是由气动活塞式执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。气动软密封蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。气动软密封蝶阀其主要特点为: (1)设计新颖、合理、结构独特,重量轻,启闭迅速。 (2)操力矩小,操作方便,省力灵巧。 (3)可以任何位置安装,维修方便。 (4)密封件可以更换,密封性能可靠达到双向密封零泄漏。 (5)密封材料耐老化、耐腐蚀,使用寿命长等特点。

一、气动软密封蝶阀 产品概述

上海霜恒阀门有限公司生产的气动软密封蝶阀D671X、D641X气动软密封蝶阀是由气动活塞式执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。气动软密封蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。气动软密封蝶阀其主要特点为:
(1)设计新颖、合理、结构独特,重量轻,启闭迅速。
(2)操力矩小,操作方便,省力灵巧。
(3)可以任何位置安装,维修方便。
(4)密封件可以更换,密封性能可靠达到双向密封零泄漏。
(5)密封材料耐老化、耐腐蚀,使用寿命长等特点。

气动软密封蝶阀

二、气动软密封蝶阀 主要技术参数

1、阀体

阀体形式 直通铸造蝶阀
公称通径 DN50~1000mm
公称压力 PN1.0、1.6 MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

2、阀内件

阀板形式 垂直板式(蝶形)
流量特性 调节型(近似等百分比)、开关型(线性)

2、执行机构

执行器型号 GT系列、SR系列、AT系列、AW系列单双作用气动执行器
供气压力 400~700KPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、气动软密封蝶阀 主要性能指标

公称通径 DN(mm) 50~1000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 气动传动

四、气动软密封蝶阀 零件材料

零件名称 主要材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

五、气动软密封蝶阀 外形尺寸图

气动软密封蝶阀外形尺寸图

六、气动软密封蝶阀 外形连接尺寸

公称通径 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 90 90 100 115 130 140 150 250 270 290 310 330 350 390 430 470 500 550
L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154 165 190 203 216
H 法兰式 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640
对夹式 63 70 83 105 115 137 164 206 230 248 289 320 343 413 478 525 585 640
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
H1 根据所配执行机构而定
A 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840 910 1025 1125 1255
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
