气动伸缩蝶阀

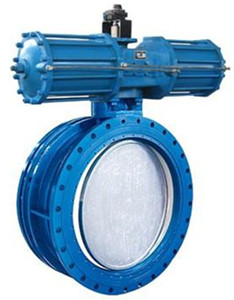

气动伸缩蝶阀

一、气动伸缩蝶阀 产品概述 SD641H气动伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在120℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。SD641H气动伸缩蝶阀分三种类型:A、普通型:选用时按伸缩器的设计规范设计安装,如需加限位螺栓,请设计时注明。B、固定限位型:它即可伸缩,又能限位,具有把伸缩部分固定起来不让其伸缩的功能。其特点是功能多,适用范围更广。C、加长型:它是把普通型伸缩蝶阀的伸缩节加长,使其长度符合用户所需长度(不包括伸缩量),其特点是在老管路的改造时,原管路上的阀门需要更新换代,不需把原管道上的阀门的连接

一、气动伸缩蝶阀 产品概述

SD641H气动伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能,使用于温度在120℃以下,公称压力在1.6MPa以下的石油,化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。SD641H气动伸缩蝶阀分三种类型:A、普通型:选用时按伸缩器的设计规范设计安装,如需加限位螺栓,请设计时注明。B、固定限位型:它即可伸缩,又能限位,具有把伸缩部分固定起来不让其伸缩的功能。其特点是功能多,适用范围更广。C、加长型:它是把普通型伸缩蝶阀的伸缩节加长,使其长度符合用户所需长度(不包括伸缩量),其特点是在老管路的改造时,原管路上的阀门需要更新换代,不需把原管道上的阀门的连接部分割衬,即可取而代之。加长型选用时也应考虑加限位措施,如需限位请设计时注明。上海霜恒阀门有限公司生产的气动伸缩蝶阀,广泛应用于给排水、市政、造纸等行业。

气动伸缩蝶阀

二、气动伸缩蝶阀 产品特点

1、密封部位可调节更换,密封性能可靠。

2、结构独特,设计灵活,重量轻,省力,启闭迅速。

3、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能,还能为维修阀门安装更换提供方便。

三、气动伸缩蝶阀 主要参数

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤80℃
适用介质 空气、水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

四、气动伸缩蝶阀 安装注意事项

1、安装前必须平放,切勿随意磕碰,运行时严禁将支架卸掉。

2、法兰伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)。

3、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩蝶阀,以免损坏蝶阀。

4、法兰伸缩蝶阀可在任意安装,做温度补偿用时,在管道安装完成后,需沿管道轴线方向两端加支架,防止伸缩阀伸缩管拉出。

五、气动伸缩蝶阀 外形尺寸图

气动伸缩蝶阀外形尺寸图

六、气动伸缩蝶阀 外形连接尺寸

公称
通径
外形尺寸(参考值) 法兰尺寸和螺栓孔尺寸(标准值)
H H1 设计最
大长度
设计最
小长度
设计
长度
A B 0.6MPa 1.0MPa 1.6MPa
毫米 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 80 309 186 156 171 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 95 337 190 160 175 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 98 347 198 166 182 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 114 373 228 188 208 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 128 405 240 201 220 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 139 440 246 206 226 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 174 612 265 219 242 400 425 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 215 693 295 240 267 400 425 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 245 747 308 254 282 450 560 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
