气动高真空蝶阀

气动高真空蝶阀

一、气动高真空蝶阀 产品概述 上海霜恒阀门有限公司生产的气动高真空蝶阀GUD是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动,用于接通或切断真空管路中的气流。气动高真空蝶阀适用 介质为纯净空气和非腐蚀性气体,可选配反馈信号装置及电气阀门定位器。 气动高真空蝶阀 二、气动高真空蝶阀 主要技术参数 公称通径DN DN32~1000

一、气动高真空蝶阀 产品概述

上海霜恒阀门有限公司生产的气动高真空蝶阀GUD是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动,用于接通或切断真空管路中的气流。气动高真空蝶阀适用 介质为纯净空气和非腐蚀性气体,可选配反馈信号装置及电气阀门定位器。

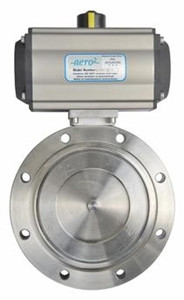

气动高真空蝶阀

二、气动高真空蝶阀 主要技术参数

公称通径DN DN32~1000
动作范围 0~90°
泄漏率 ≤1.3×10-9Pa.M3/S
适用压力范围 1.3×10-5Pa~3×105Pa
工作温度 氟橡胶-25℃~+150℃
安装位置 任意
寿命 ≥10000次
配用执行机构 GT、AT、AR、AW系列单双作用气动执行器
控制方式 开关两位控制、4~20mA模拟量信号控制

三、气动高真空蝶阀 执行机构

执行器型号 GT系列、SR系列、AT系列、AW系列单双作用气动执行器
供气压力 400~700KPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

四、气动高真空蝶阀 零件材料

零件名称 材料
阀体 304、316、316L
蝶板 304、316、316L
密封圈 硅橡胶、氟橡胶、聚四氟
阀杆 304、316、316L
填料 硅橡胶、氟橡胶、聚四氟

五、气动高真空蝶阀 外形尺寸图

气动高真空蝶阀外形尺寸图

六、气动高真空蝶阀 外形连接尺寸

型号 DN 结构长度 ΦD ΦB n-Φc H0-H L1
GIQ-32 32 70 90 22 4-Φ9 187 158
GIQ-40 40 80 100 22 4-Φ9 197 158
GIQ-50 50 90 110 22 4-Φ9 207 158
GIQ-63 63 110 130 28 4-Φ9 227 158
GIQ-80 80 125 145 28 8-Φ9 242 158
GIQ-100 100 145 165 28 8-Φ9 262 158
GIQ-125 125 175 200 34 8-Φ11 323 172
GIQ-160 150 200 225 34 8-Φ11 348 172
GIQ-200 200 260 285 40 12-Φ11 450 197
GIQ-250 250 310 335 45 12-Φ11 525 248
GIQ-320 300 395 425 50 12-Φ14 622 248
GIQ-400 400 480 510 60 16-Φ14 733 295
GIQ-500 500 580 610 70 16-Φ14 900 360
GIQ-600 600 720 750 80 20-Φ14 980 370
GIQ-800 800 890 920 100 24-Φ14 1220 410
GIQ-1000 1000 1090 1120 120 32-Φ14 1594 580

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
