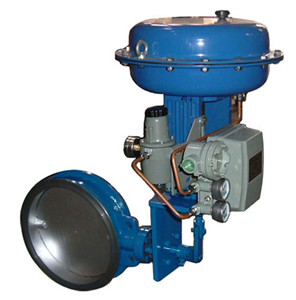

气动薄膜调节蝶阀

气动薄膜调节蝶阀

一、气动薄膜调节蝶阀 产品概述 上海霜恒阀门有限公司研发、生产的气动薄膜调节蝶阀,是由气动薄膜执行机构和低负载蝶阀组成。气动薄膜调节蝶阀可外配气动阀门定位器,输入控制信号(4-20mADC或1-5VDC)气源即可控制运转阀,操作极其简单。气动薄膜调节蝶阀阀体采用金属但偏心结构或钢板焊接结构,按阀体结构分为开放型和后座型两种型式。开放型为无阀座结构,因此泄漏量大,后座型是在开放型结构的基础上增加了阀座,因而其泄漏量较开放型有较大改善。气动薄膜调节蝶阀主要适用于对低压介质的流量、压力控制。该气动蝶阀具有结构简单、操作方便、重量轻等特点。

一、气动薄膜调节蝶阀 产品概述

上海霜恒阀门有限公司研发、生产的气动薄膜调节蝶阀,是由气动薄膜执行机构和低负载蝶阀组成。气动薄膜调节蝶阀可外配气动阀门定位器,输入控制信号(4-20mADC或1-5VDC)气源即可控制运转阀,操作极其简单。气动薄膜调节蝶阀阀体采用金属但偏心结构或钢板焊接结构,按阀体结构分为开放型和后座型两种型式。开放型为无阀座结构,因此泄漏量大,后座型是在开放型结构的基础上增加了阀座,因而其泄漏量较开放型有较大改善。气动薄膜调节蝶阀主要适用于对低压介质的流量、压力控制。该气动蝶阀具有结构简单、操作方便、重量轻等特点。

气动薄膜调节蝶阀

二、气动薄膜调节蝶阀 主要技术参数

1、阀体

阀体形式 直通铸造蝶阀
公称通径 DN50~1000mm
公称压力 PN1.0、1.6 MPa
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式 法兰式、对夹式
阀盖形式 一体式
压盖型式 压盖压紧式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

2、阀内件

阀板形式 垂直板式(蝶形)
流量特性 调节型(近似等百分比)、开关型(线性)

2、执行机构

执行器型号 GT系列、SR系列、AT系列、AW系列单双作用气动执行器
供气压力 400~700KPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、气动薄膜调节蝶阀主要性能指标

公称通径 DN(mm) 50~1000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 气动传动

四、气动薄膜调节蝶阀零件材料

零件名称 主要材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

五、气动薄膜调节蝶阀 外形尺寸图

气动软密封蝶阀外形尺寸图

六、气动薄膜调节蝶阀外形连接尺寸

公称通径 D1 L1 L2 n-d H H1 H2 D L3 法兰端面距
50 110 92 200 4-14 637 582 382 280 278 60
80 150 92 200 4-18 644 582 382 280 278
100 175 102 210 654 280 278
125 200 117 234 8-18 723 636 436 325 278
150 225 130 247 736 325 278
200 280 172 287 763 325 278 70
250 335 197 327 12-18 1008 853 615 410 376
300 395 227 351 12-23 1034 410 376 80
350 445 252 376 1059 410 376
400 495 296 432 16-23 1238 1007 720 495 376 100
450 550 321 459 1266 495 376
500 600 346 484 1291 495 376
600 705 480 565 20-25 1486 1109 796 180 150
700 810 530 615 24-25 1539 180
800 920 595 675 24-30 1596 180 200
900 1020 685 770 24-30 1661 1124 180
1000 1120 735 810 28-30 1711 1124 180 200

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
