气动法兰闸阀

气动法兰闸阀

一、气动法兰闸阀 产品概述 上海霜恒阀门有限公司生产的气动法兰闸阀Z641H配有气动执行机构和手动机构,闸阀执行器采用双层气缸结构,它与单气缸式气动闸阀相比,提升力增大了一倍,解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊病,具备缓冲机构,能有效地减轻关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损,同时也能避免闸板卡死的现象。气动法兰闸阀可以配用电的或气的回讯器,用以发送阀门开关状态信息。可以实现远距离控制,集中控制和自动控制。性能可靠、操作切换和维修方便等特点。已被石油、化工、海运等部门广泛用于对各类介质控制。

一、气动法兰闸阀 产品概述

上海霜恒阀门有限公司生产的气动法兰闸阀Z641H配有气动执行机构和手动机构,闸阀执行器采用双层气缸结构,它与单气缸式气动闸阀相比,提升力增大了一倍,解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊病,具备缓冲机构,能有效地减轻关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损,同时也能避免闸板卡死的现象。气动法兰闸阀可以配用电的或气的回讯器,用以发送阀门开关状态信息。可以实现远距离控制,集中控制和自动控制。性能可靠、操作切换和维修方便等特点。已被石油、化工、海运等部门广泛用于对各类介质控制。

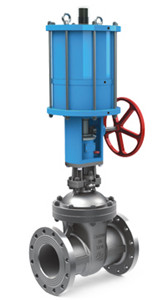

Z641H气动法兰闸阀

二、气动法兰闸阀 主要技术参数

公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800
公称压力 1.6、2.5、4.0、6.4MPa
阀体材质 304、316、316L、.WCB、HT200
使用温度 -29~425℃(碳钢)-、0~+550℃(不锈钢)
连接法兰 JB/T79、GB913、HG20592
适用介质 空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式 切断型、调节型、手动控制
电源电压 220VAC、380VAC
配置执行器 DZW系列多回转电动执行器
控制方式 开关量控制、模拟量控制

三、气动法兰闸阀 执行器参数

电源电压 380V,50Hz、控制线电压220V/50Hz(特殊订货60Hz)、远程控制电压24VDC。
环境温度 -20~+60℃ (特殊订货-60—+80℃)
相对温度 ≤90%(25℃时)
防护等级 户外型和防爆型为IP55 (可订制IP67)
工作制 为短时10分钟 (可订制30分钟)

1、电源:电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。
2、环境温度:-20—+60℃(特殊订货-60—+80℃)
3、相对温度:≤90%(25℃时)
4、普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性  气体混合物。(详见GB3836.1)
5、防护等级:户外型和防爆型为IP55(可订制IP67)。
6、工作制:为短时10分钟(可订制30分钟)。

四、气动法兰闸阀 零件材料

阀体、阀盖、阀板 铸钢
阀体及闸板的密封面 合金钢
阀杆 不锈钢
双头螺栓 35号钢
气缸 20号无缝钢管
活塞 铸铝合金
手动螺母 青铜
密封圈 石棉橡胶板、缠绕式金属石墨垫片
活塞环及轴环 耐油橡胶○型圈
填料函 石墨石棉绳

五、气动法兰闸阀 外形尺寸图

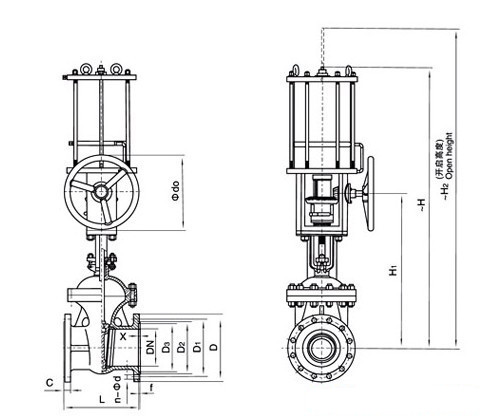

Z641H气动法兰闸阀外形尺寸图

六、气动法兰闸阀 外形连接尺寸

DN/PN16 L D D1 D2 b z×Φd H D0 重量/kg
50 250 160 125 100 16 4×Φ18 875 240 60
80 280 195 160 135 20 8×Φ18 970 240 81
100 300 215 180 155 20 8×Φ18 1025 240 98
150 350 280 240 210 24 8×Φ23 1365 280 190
200 400 335 295 265 26 12×Φ23 1650 320 252
250 450 405 355 320 30 12×Φ25 1950 320 316
300 500 460 410 375 30 12×Φ25 2010 400 514
350 550 520 470 435 34 16×Φ25 2260 400 690
400 600 580 525 485 36 16×Φ30 2540 500 970
DN/PN25 L D D1 D2 b z×Φd H D0 重量/kg
50 250 160 125 100 16 4×Φ18 875 240 60
80 280 195 160 135 20 8×Φ18 970 240 81
100 300 230 190 160 24 8×Φ18 1085 400 150
150 350 300 250 218 30 8×Φ23 1347 400 215
200 400 360 310 278 34 12×Φ23 1810 400 320
250 450 425 370 332 36 12×Φ25 2070 400 400
300 500 485 430 390 40 12×Φ25 2580 500 790
350 550 550 480 448 44 16×Φ25 2723 560 940
400 600 610 550 505 48 16×Φ30 2985 560 1070

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
