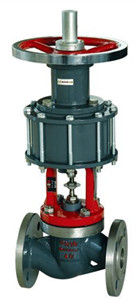

一、气动活塞式切断阀 产品概述 上海霜恒阀门有限公司生产的ZSPQ气动活塞式切断阀采用直通单座型式,DN20以内阀芯为单导向结构,可直接采用精小型阀体。DN25-200阀芯为双导向结构,气动活塞式切断阀具有结构简单,操作方便,使用可靠,快速开闭等特点。它按照控制系统或调节仪表来的信号,直接控制被调介质的切断和流通,达到对压力流量温度或液位等参数的自动控制。ZSPQ气动活塞式切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质,要求快速严密关闭,快速放空的自动控制系统中。 气动活塞式

一、气动活塞式切断阀 产品概述

上海霜恒阀门有限公司生产的ZSPQ气动活塞式切断阀采用直通单座型式,DN20以内阀芯为单导向结构,可直接采用精小型阀体。DN25-200阀芯为双导向结构,气动活塞式切断阀具有结构简单,操作方便,使用可靠,快速开闭等特点。它按照控制系统或调节仪表来的信号,直接控制被调介质的切断和流通,达到对压力流量温度或液位等参数的自动控制。ZSPQ气动活塞式切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质,要求快速严密关闭,快速放空的自动控制系统中。

气动活塞式切断阀

二、气动活塞式切断阀 主要技术参数

公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
阀座直径(mm) 26 43 43 52 62 79 94 115 140 166 216
公称压力MPa PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K
额定流量系数Kv 5.5 10 15 25 40 65 100 150 260 350 540
泄露量 1滴/min 3滴/min 5滴/min 7滴/min 9滴/min
行程(mm) 16 25 40 60
切断时间S 1~2 2~4
额定行程偏差 +10%
允许压差MPa 4.0 4.0 4.0 2.8 3.5 2.4
(2.5) (1.7) (1.0) (1.1) (0.8) (1.6)
阀盖形式 常温型:-60~150℃ 中温型:-60~450℃ 高温型:-60~550℃ 低温型:-60~250℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀芯形式 单座型阀芯\双导向型阀芯
流量特性 快开特性

三、气动活塞式切断阀 执行器参数

执行器型号 ZSD活塞式执行机构
活塞直径 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
有效面积 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
进气孔螺纹 M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
最大输出力 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7)
操作压力 500KPa
作用形式 气— 关式或气— 开式
可配附件 手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它

四、气动活塞式切断阀 外形尺寸图

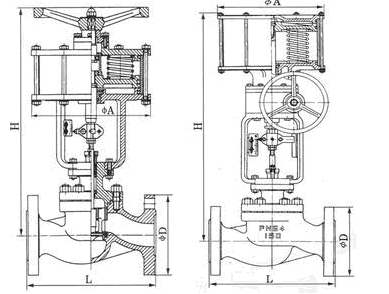

气动活塞式切断阀外形尺寸图

五、气动活塞式切断阀 外形连接尺寸

公称通经 20 25 32 40 50 65 80 100
A 196 232 308
L PN16 150 160 180 200 230 290 310 350
H 340 345 370 380 390 475 490 500
H1 53 58 70 75 83 93 100 110
重量(kg) 标准型 10 12 15 18 23 35 45 60

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
