气动活塞式三通切断阀

气动活塞式三通切断阀

一、气动活塞式三通切断阀 产品概述 上海霜恒阀门有限公司生产的ZSQF气动活塞式三通切断阀,是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。或者对介质进行分流或者合流操作。该产品具有操作力大,阀体设计新颖,流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。 二、气动活塞式三通切断阀 产品型号和图片

一、气动活塞式三通切断阀 产品概述

上海霜恒阀门有限公司生产的ZSQF气动活塞式三通切断阀,是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。或者对介质进行分流或者合流操作。该产品具有操作力大,阀体设计新颖,流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。

二、气动活塞式三通切断阀 产品型号和图片

气动活塞式三通切断阀 ZSQF(H)

三、气动活塞式三通切断阀 主要技术参数

公称通径 DN(mm)
20
25
32
40
50
65
80
100
额定流量系数 Kv
7
11
20
30
48
75
120
190
额定行程 (mm)
8
12
20
25
气缸直径 (mm)
75
100
150
允许泄漏量
硬密封 (1/h)
单座、三通: 1.2X10 -7 X 阀额定容量
套筒: 5X10 -6 X 阀额定容量
软密封
VI?级
工作温度 ( ℃ )
-20?~ 200 -40 ~ 450
公称压力 PN (MPa)
1.6 4.0 6.4
允许压差
(MPa)
ZSQP
单作用
1.16
0.66
0.38
0.6
0.39
0.47
0.31
0.20
双作用
6.4
5.0
2.8
3.3
2.13
2.71
1.75
1.11
ZSQM
单作用
公称压力
双作用
ZSQN
单作用
0.89
0.57
0.35
0.56
0.36
0.45
0.30
0.20
双作用
5.2
3.22
2.03
2.27
1.46
2.00
1.32
0.85
信号压力 (kPa)
0?或 400 ~ 600

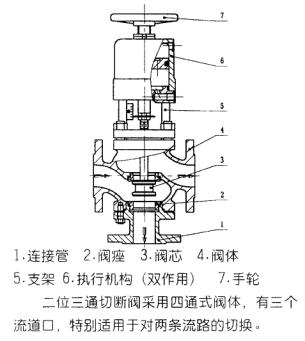

四、气动活塞式三通切断阀 外形尺寸图

气动活塞式三通切断阀 外形尺寸图

五、气动活塞式三通切断阀 外形连接尺寸

tr>
公称通经 20 25 32 40 50 65 80 100 125 150 200
A 196 232 308 394 498
L PN16 150 160 180 200 230 290 310 350 400 480 600
H 132 132 135 140 150 160 160 170 325 450 495
H1 根据所配置气动执行机构而定
重量(kg) 薄膜式 9 11 13 16 21 33 43 58 70 86 115
活塞式 12 14 17 20 26 38 48 64 79 95 125

六、气动活塞式三通切断阀 安装注意事项

(1) 安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。
(2) 在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。
(3) 切断阀安装前,应先彻底清洗管道。
(4)安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。
(5) 阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。
(6) 介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
