气动薄膜单座切断阀

气动薄膜单座切断阀

一、气动薄膜单座切断阀 产品概述 上海霜恒阀门有限公司生产的ZMQP气动薄膜单座切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动薄膜单座切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。气动薄膜单座切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的经营过程自动控制和远程控制系统中。 ZMQP气动薄膜单座切断阀特点: 1、切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。 2、阀体按流

一、气动薄膜单座切断阀 产品概述

上海霜恒阀门有限公司生产的ZMQP气动薄膜单座切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。气动薄膜单座切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。气动薄膜单座切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的经营过程自动控制和远程控制系统中。 ZMQP气动薄膜单座切断阀特点:
1、切断阀采用薄膜式多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。
2、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
3、阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。
4、平衡型阀内件,提高了切断阀的许用压差。

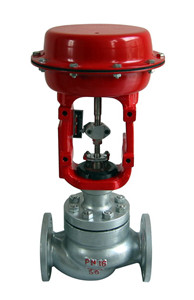

气动薄膜单座切断阀_ZMQP

二、气动薄膜单座切断阀 主要技术参数

公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760
额定行程mm 8 12 20 25 40 60
薄膜有效面积cm2 100 200 400 600 1000
公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa
允许泄
露量
硬密封 一般:10-4 × 阀额定容量;严密型:单座: 1.2X10-7
软密封 VI 级
允许压
差MPa
正作用 5.09 2.91 1.85 2.18 1.33 1.52 0.99 0.62 0.60 0.69 0.39
反作用 6.4 3.88 2.47 2.91 1.77 2.03 1.32 0.83 0.80 0.92 0.52
流量特性 快开特性
信号压力KPa 0 或 250
压盖型式 螺栓压紧式
阀芯形式 单座锥式阀芯
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)

三、气动薄膜单座切断阀 外形尺寸图

气动薄膜单座切断阀外形尺寸图

五、气动薄膜单座切断阀 外形连接尺寸

公称通经 20 25 32 40 50 65 80 100 125 150 200
A 196 232 308 394 498
L PN16 150 160 180 200 230 290 310 350 400 480 600
H 340 345 370 380 390 475 490 500 765 825 927
H1 53 58 70 75 83 93 100 110 125 143 170
重量(kg) 标准型 10 12 15 18 23 35 45 60 75 90 120

注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
