美标截止阀

美标截止阀

一、美标截止阀 产品概述 上海霜恒阀门有限公司专业生产的美标截止阀适用于压力150Lb-600Lb、工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。根据客户要求,还可以定做更高压力的美标截止阀。 二、美标截止阀 产品型号和图片 美标截止阀 三、美标截止阀 标准

一、美标截止阀 产品概述

上海霜恒阀门有限公司专业生产的美标截止阀适用于压力150Lb-600Lb、工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。根据客户要求,还可以定做更高压力的美标截止阀。

二、美标截止阀 产品型号和图片

美标截止阀

三、美标截止阀 标准

计与制造  结构长度  法兰尺寸  对焊连接尺寸 压力-温度  试验-检验
ANSI B16.34 BS1873 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598

四、美标截止阀 主要零件材料

体、盖  阀杆  密封面  垫片(环)  填料 Packing 工作温度 适用介质
WCB 2Cr13 13Cr STL 木体材料 With Body Material 尼龙 Nylon 增强柔性石墨  13Cr/柔性石墨  柔性石墨  增强柔性石墨  ≤425 水 蒸汽 油品
WC1 38CrMoAl 25Cr2MoV ≤425
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
CF8 F304 ≤200 硝酸 醋酸 尿素
CF8M F316
CF3 F304L
CF3M F316L

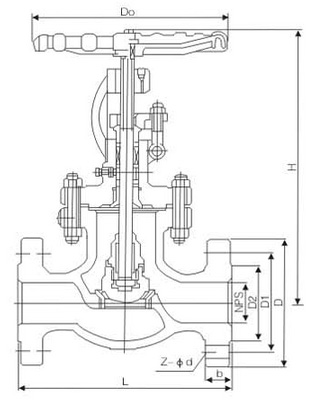

五、美标截止阀 外形尺寸图

美标截止阀 外形尺寸图

五、美标截止阀 外形连接尺寸

150Lb压力等级外形尺寸

DN 150Lb 凸面法兰(RF) 主要尺寸Dimensions(mm) 重量 Weight
mm in L D D1 D2 b n-φd H D0
15 1/2 108 89 60.5 35 11.2 4-16 241 100 6.9
20 3/4 117 98 69.9 43 12.7 4-16 241 100 9.8
25 1 127 108 79.2 51 14.2 4-16 242 125 13.5
32 11/4 140 117 89 63 16 4-16 280 160 19.5
40 11/2 165 127 98.6 73 17.5 4-16 286 160 28.5
50 2 203 152 120.7 92 19 4-19 368 200 18
65 21/2 216 178 139.7 105 22.4 4-19 387 200 30
80 3 241 190 152.4 127 24 4-19 411 250 41
100 4 292 229 190.5 157 24 4-19 454 250 64
125 5 356 254 216.0 186 24 8-22.5 455 350 86
150 6 406 279 241.3 216 25.4 8-22.5 541 350 113
200 8 495 343 298.5 270 28.4 8-22.5 651 450 178

300Lb外形尺寸

DN 300Lb 凸面法兰(RF)主要尺寸Dimensions(mm) 重量 Weight
15 1/2 152 95 66.5 35 14.2 4-16 241 140 7.7
20 3/4 178 117 82.5 43 16 4-19 241 140 11.3
25 1 203 123 89 51 17.5 4-19 283 160 16.8
32 11/4 216 133 98.5 63 19 4-19 320 200 21.2
40 11/2 229 155 114.3 73 20.6 4-22.5 322 200 32.6
50 2 267 165 127 92 22.4 8-19 399 200 25
65 21/2 292 190 149.4 105 25.4 8-22.5 438 250 30
80 3 318 210 168.1 127 28.4 8-22.5 464 280 35
100 4 356 254 200.2 157 31.8 8-22.5 565 350 56
125 5 400 279 235 186 35 8-22.5 614 350 96
150 6 444 318 269.7 216 36.6 12-25.4 717 400 120
200 8 559 381 330.2 270 41.2 12-25.4 930 500 212

600Lb外形尺寸

DN 600Lb 凸面法兰(RF) 主要尺寸Dimensions(mm) 重量
Weight
mm in L D D1 D2 b n-φd H D0
15 1/2 165 95 66.5 35 14.5 4-16 285 100 7.8
20 3/4 190 117 82.5 43 16 4-19 285 125 12.5
25 1 216 124 89 51 17.5 4-19 313 160 17.5
32 11/4 229 133 98.5 63 21 4-19 328 160 23.5
40 11/2 241 156 114.3 73 22.5 4-22.5 365 180 38.5
50 2 292 165 127 92 33 8-19 444 200 35
65 21/2 330 190 149.4 105 36 8-22.5 483 250 50
80 3 356 210 168.1 127 39 8-22.5 533 250 60
100 4 432 273 216 157 45 8-25.4 622 350 110
125 5 508 330 266.7 186 52 8-28.5 750 350 200
150 6 559 356 292.1 216 55 12-28.5 800 450 230
200 8 660 419 349.3 270 63 12-32 927 500 410
