一、国标波纹管截止阀 产品概述 上海霜恒阀门有限公司专业生产的国标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质,跟国外同类产品相比,具有以下几种优点: 1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。 2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。 3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。

一、国标波纹管截止阀 产品概述

上海霜恒阀门有限公司专业生产的国标波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的易燃、易爆、剧毒、毒性流体、高温导热油、液氨等介质,跟国外同类产品相比,具有以下几种优点:

1、产品结构合理、密封可靠,双重坚固耐用的波纹管密封设计(波纹管+填料),保证阀杆的零泄漏。没有流体损失,降低能源损失,提高工厂设备安全。并符合国际密封标准。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,更直观。

二、国标波纹管截止阀 产品型号和图片

国标波纹管截止阀

三、国标波纹管截止阀 j技术规范

结构形式 BB-BG-OS Y
驱动方式 手动
电动
设计标准 GB12235
结构长度 GB12221
连接法兰 GB9113、JB/T79、HG20596
试验和检验 JB/T 9092、GB/T13927


四、国标波纹管截止阀 主要零件材料

序号 名称 材质
1 阀体 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2 阀瓣 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3 轴销 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4 阀杆 25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5 波纹管组件 1Cr18Ni9Ti、304、316、304L、316L
6 垫片 柔性石墨+不锈钢、PTFE
7 阀盖 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8 双头螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料压盖 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12 阀杆螺母 铜合金
13 手轮 WCB、QT400-18


五、国标波纹管截止阀 外形尺寸图

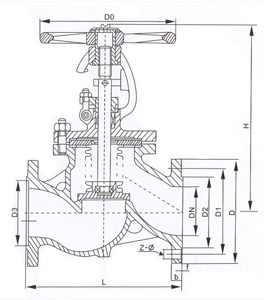

国标波纹管截止阀 外形尺寸图

五、国标波纹管截止阀 外形连接尺寸

公称通径 主要外形尺寸和连接尺寸
L D D1 D2 b f Z-d H D0
WJ41H-16C WJ41W-16P
15 130 95 65 47 14 2 4-13.5 202 120
20 150 105 75 58 14 2 4-13.5 231 140
25 160 115 85 68 14 2 4-13.5 231 140
32 180 140 100 78 16 2 4-17.5 286 160
40 200 150 110 88 16 3 4-17.5 317 200
50 230 165 125 102 16 3 4-17.5 317 200
65 290 185 145 122 18 3 8-17.5 331 240
80 310 200 160 123 20 3 8-17.5 402 240
100 350 220 180 158 20 3 8-17.5 416 320
125 400 250 210 184 22 33 8-17.5 467 360
150 480 285 240 212 24 3 8-22 525 360
200 600 340 295 268 26 3 12-22 611 500
