h76对夹蝶式止回阀

h76对夹蝶式止回阀

一、H76对夹蝶式止回阀 产品概述 上海霜恒阀门有限公司专业生产的H76对夹蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。该止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。 二、H76对夹蝶式止回阀 产品型号和图片 H76对夹蝶式止回阀 三、H76对夹蝶式止回阀 主要技术参数

一、H76对夹蝶式止回阀 产品概述

上海霜恒阀门有限公司专业生产的H76对夹蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。该止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。

二、H76对夹蝶式止回阀 产品型号和图片

H76对夹蝶式止回阀

三、H76对夹蝶式止回阀 主要技术参数

公称通径 DN(mm) 50~1200
公称压力 PN(MPa) 1.0 1.6 2.5 4.0
试验压力Ps(MPa) 强度试验 1.5 2.4 3.75 6.0
密封试验 1.1 1.76 2.75 4.4
适用介质 水、蒸汽、油品、污水、酸碱类
适用温度 橡胶密封面(X)-20℃~120℃
合金钢密封面(H)主体碳钢-29℃~425℃
不锈钢主体用于酸类介质-29℃~200℃

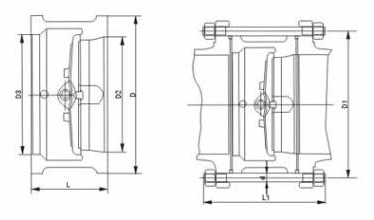

四、H76对夹蝶式止回阀 外形尺寸图

H76对夹蝶式止回阀外形尺寸图

五、H76对夹蝶式止回阀 外形连接尺寸

通径DN 50 65 80 100 125 150 200 250 300 350 400
L PN1.01.62.5 60 67 73 73 83 98 127 146 181 184 198
PN4.0 60 67 73 73 83 98 127 146 181 222 231
D PN1.0 107 127 142 162 192 218 273 328 378 438 489
PN1.6 107 127 142 162 192 218 273 328 378 444 495
PN2.5 107 127 142 168 194 224 284 340 400 458 514
PN4.0 107 127 142 168 194 224 290 352 417 474 546



注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
