h41f46衬氟止回阀

h41f46衬氟止回阀

一、H41F46衬氟止回阀 产品概述 上海霜恒阀门有限公司专业生产的H41F46衬氟止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动防腐阀门,又称为逆止阀和单向阀。H41F46衬氟止回阀适用在-60℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。 二、H41F46衬氟止回阀 产品型号和图片 H41F46衬氟止

一、H41F46衬氟止回阀 产品概述

上海霜恒阀门有限公司专业生产的H41F46衬氟止回阀是一种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动的自动防腐阀门,又称为逆止阀和单向阀。H41F46衬氟止回阀适用在-60℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

二、H41F46衬氟止回阀 产品型号和图片

H41F46衬氟止回阀

三、H41F46衬氟止回阀 材质表

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 阀瓣/阀杆 35 1Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 紧固螺栓 WCB 1Cr17Ni2 1Cr18Ni9Ti
5 螺母 PTFE(F4) CF8 CF8

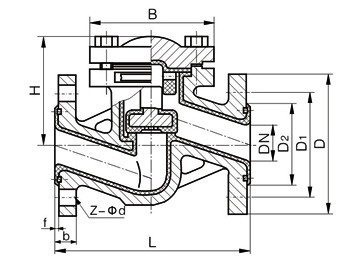

四、H41F46衬氟止回阀 外形尺寸图

H41F46衬氟止回阀外形尺寸图

五、H41F46衬氟止回阀 外形连接尺寸

公称通通径 L D D1 D2 f b Z-φd
DN(mm) PN1.6MPa
15   130 130 95 65 2 14 4-φ14
20 150 150 105 75 2 16 4-φ14
25 160 160 115 85 2 16 4-φ14
32 180 180 135 100 2 18 4-φ18
40 200 200 145 110 3 18 4-φ18
50 230 230 160 125 3 20 4-φ18
65 290 290 180 145 3 20 4-φ18
80 310 310 195 160 3 22 4-φ18
100 350 350 215 180 3 24 8-φ18
125 400 400 245 210 3 26 8-φ18
150 480 480 280 240 3 28 8-φ23
200 600 495 335 295 3 30 12-φ23


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
