一、H44J衬胶止回阀 产品概述 上海霜恒阀门有限公司专业生产的H44J旋启式衬胶止回阀,适用于具有一定的腐蚀性的工况,阀体内部所衬的橡胶可以耐受一定程度的酸碱腐蚀,如果介质具有较强的腐蚀性,则可以选用衬氟止回阀。H44J旋起式衬胶止回阀,用于管道中防止介质倒流,保护水泵和管道的安全。 二、H44J衬胶止回阀 产品型号和图片 H44J衬胶止回阀 三、H44J衬胶止回阀 应用规范

一、H44J衬胶止回阀 产品概述

上海霜恒阀门有限公司专业生产的H44J旋启式衬胶止回阀,适用于具有一定的腐蚀性的工况,阀体内部所衬的橡胶可以耐受一定程度的酸碱腐蚀,如果介质具有较强的腐蚀性,则可以选用衬氟止回阀。H44J旋起式衬胶止回阀,用于管道中防止介质倒流,保护水泵和管道的安全。

二、H44J衬胶止回阀 产品型号和图片

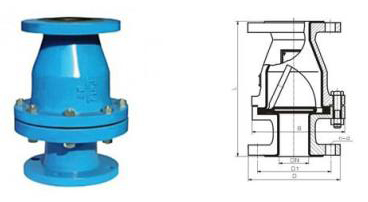

H44J衬胶止回阀

三、H44J衬胶止回阀 应用规范

遵循规范 STANDARD
设计与制造 GB/T 12235、GB/T12236
结构长度 GB/T 12221、JB/T 96
法兰尺寸 JB/T 78、JB/T 79
压力试验 GB/T 13927
标志 GB/T 12220
供货 GB/T 12252


四、H44J衬胶止回阀 外形尺寸图

H44J衬胶止回阀外形尺寸图

五、H44J衬胶止回阀 外形连接尺寸

公称通径 标准值 参考值
DN
(mm)
NPS
(inch)
L D D1 D2 f b Z-Φd Do H WT(Kg)
PN0.6Pa
15 1/2 130 80 55 40 2 12 4-Φ12 105 55 4
20 3/4 150 90 65 50 2 14 4-Φ12 115 58 5
25 1 160 100 75 60 2 14 4-Φ12 128 60 6
32 11/4 180 120 90 70 2 16 4-Φ14 145 75 7
40 11/2 200 130 100 80 3 16 4-Φ14 160 82 8
50 2 230 140 110 90 3 16 4-Φ14 178 95 10
65 21/2 290 160 130 110 3 16 4-Φ14 205 105 20
80 3 310 185 150 125 3 18 4-Φ18 230 120 25
100 4 350 205 170 145 3 18 4-Φ18 255 135 30
125 5 400 235 200 175 3 20 8-Φ18 305 158 50
150 6 480 260 225 200 3 20 8-Φ18 345 180 65
200 8 495 315 280 255 3 22 8-Φ18 415 215 137
250 10 600 370 335 310 3 24 12-Φ18 490 240 150



注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
