h42w底阀

h42w底阀

一、H42W底阀 产品概述 上海霜恒阀门有限公司专业生产的H42W底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端,限制水泵管内液体返回水源,起着只进不出的功能,阀盖上有很多个进水品和加强筋,起到了不易堵塞的作用。H42底阀主要应用在抽水的管路上,口径有单瓣、双瓣、多瓣型,有法兰连接和螺纹连接。H42底阀由阀体、阀瓣、阀盖、衬套、密封圈等零件组成,水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开,当水停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。 二、H42W底阀 产品型号和图片

一、H42W底阀 产品概述

上海霜恒阀门有限公司专业生产的H42W底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端,限制水泵管内液体返回水源,起着只进不出的功能,阀盖上有很多个进水品和加强筋,起到了不易堵塞的作用。H42底阀主要应用在抽水的管路上,口径有单瓣、双瓣、多瓣型,有法兰连接和螺纹连接。H42底阀由阀体、阀瓣、阀盖、衬套、密封圈等零件组成,水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开,当水停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。

二、H42W底阀 产品型号和图片

H42W底阀

三、H42W底阀 应用规范

型号 公称压力 试验压力 工作温度 适用介质
强度 密封
H42W-2.5
H12W-2.5
0.25 0.4 0.28 ≤100 水、酸、


四、H42W底阀 外形尺寸图

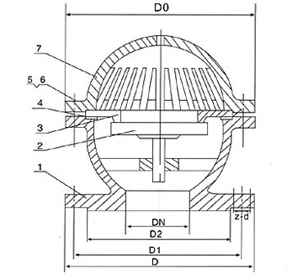

H42W底阀外形尺寸图

五、H42W底阀 外形连接尺寸

型号 公称压力
DN(mm)
尺寸(mm) 重量kg
D D1 D2 b-f Z-фd D0 H0 h
H42W-2.5 50 140 110 90 16-3 4-14 132 17 135 3.6
65 160 130 110 16-3 4-14 167 25 175 6
80 165 150 125 18-3 4-18 196 32 190 8
100 205 170 145 18-3 4-18 243 40 225 13.5
125 235 200 175 20-3 8-18 274 43 270 18
150 260 225 200 20-3 8-18 311 58 303 23.5
200 315 280 255 22-2 8-18 402 65 380 45
250 370 335 310 24-3 12-18 458 84 500 75
300 435 395 362 24-4 12-23 515 90 540 110
350 485 445 412 26-4 12-23 600 130 600 164
400 535 495 462 28-4 16-23 650 160 710 200



注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
