美标Y型过滤器

美标Y型过滤器

一、美标Y型过滤器 产品概述 上海霜恒阀门有限公司专业生产的美标Y型过滤器,适用于石油石化等行业,美标Y型过滤器可以除去流体中的各种颗粒、杂物甚至非常细小的固体颗粒,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,美标Y型系列过滤适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体。 特点:通流快速,故压力损失小,抗污性强,排渣方便。 制造标准: 1、设计与制造符合MFG标准。 2、试验与检验符合API598。 3、结构长度符合MFG标准。 4、法兰尺寸符合ANS

一、美标Y型过滤器 产品概述

上海霜恒阀门有限公司专业生产的美标Y型过滤器,适用于石油石化等行业,美标Y型过滤器可以除去流体中的各种颗粒、杂物甚至非常细小的固体颗粒,可保护压缩机、泵和其它设备及仪表等正常工作和运转,达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,美标Y型系列过滤适用于蒸汽,空气、煤油、水、弱腐蚀性气体、液体。
特点:通流快速,故压力损失小,抗污性强,排渣方便。

制造标准:

1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。

二、美标Y型过滤器 产品型号和图片

美标Y型过滤器

三、美标Y型过滤器 应用规范

磅级 150Lb 300Lb 600
试验压力 壳体试验 3.0MPa 6.5MPa 15MPa
适用温度 -29~425℃
适用介质 水、油、天然气

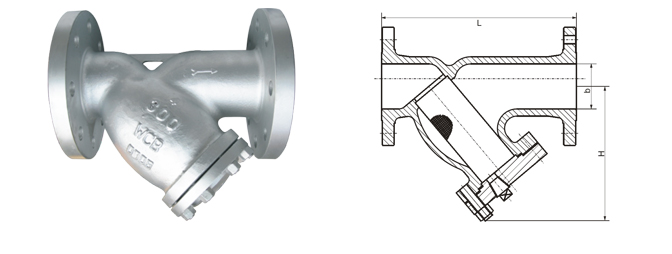

四、美标Y型过滤器 外形尺寸图

美标Y型过滤器外形尺寸图

五、美标Y型过滤器 外形连接尺寸

口径(in) ANSI法兰连接 螺纹连接 B C 滤网面积cm2
150LB 300LB 600LB
A A A A
1/2" 127 127 130 75 70 110 27
3/4" 145 150 150 80 80 130 43
1" 154 160 160 90 90 150 73
11/4" 180 180 200 110 130 235 135
11/2" 200 210 230 120 147 260 164
2" 230 240 250 140 180 320 251
21/2" 290 290   210 200 325 327
3" 310 310     205 330 361
4" 315 351     255 405 545
5" 410 401     315 510 843
6" 473 478     345 560 1117
8" 593 600     440 710 1909
10" 730 730     503 760 2010


备注:本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍.
用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
