tdg篮式过滤器

tdg篮式过滤器

一、TDG篮式过滤器 产品概述 上海霜恒阀门有限公司专业生产的TDG篮式过滤器(倒吊桶篮式过滤器)是工业生产中不可缺少的管道附件,安装在管道上能滤除流体中的固体杂质,保证管线设备系统正常地运行,可使流体更加纯净,获得理想的工业产品;使用一段时间后打开上盖取出象提篮子式的过滤网,一经洗刷即可以恢复如新。因此,在石油、化工、制药、食品等行业中得到了广泛的应用,深受用户的青睐。 二、TDG篮式过滤器 产品型号和图片 TDG篮式过滤器

一、TDG篮式过滤器 产品概述

上海霜恒阀门有限公司专业生产的TDG篮式过滤器(倒吊桶篮式过滤器)是工业生产中不可缺少的管道附件,安装在管道上能滤除流体中的固体杂质,保证管线设备系统正常地运行,可使流体更加纯净,获得理想的工业产品;使用一段时间后打开上盖取出象提篮子式的过滤网,一经洗刷即可以恢复如新。因此,在石油、化工、制药、食品等行业中得到了广泛的应用,深受用户的青睐。

二、TDG篮式过滤器 产品型号和图片

TDG篮式过滤器

三、TDG篮式过滤器 应用规范

壳体材质 铸铁、碳钢 不锈钢
滤框滤网材质 不锈钢
密封件材质 耐油石棉、柔性石墨、聚四氟乙烯
工作温度(℃) -30~+380 -80~+450
公称压力(MPa) 0.6~6.4 (150Lb~300Lb)
过滤精度(目/in) 10-300
连接方式 法兰、对焊

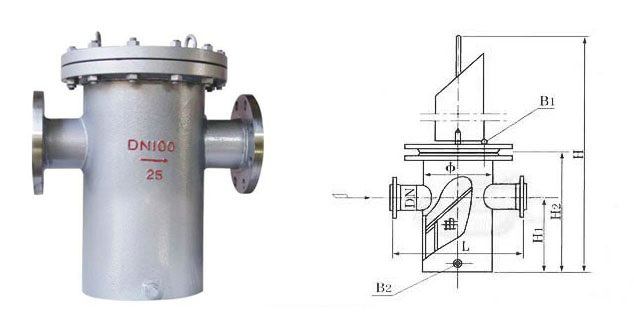

四、TDG篮式过滤器 外形尺寸图

TDG篮式过滤器外形尺寸图

五、TDG篮式过滤器 外形连接尺寸

公称直径DN 主要尺寸 排放□“B” 参考重量(kg)
φ L H1 H2 H(拆卸滤网距离)
25 76 220 160 260 480 R1/2" 12
32 76 220 165 270 495 16
40 114 280 180 300 550 23
50 114 280 180 300 550 28
65 140 330 220 350 650 48
80 168 340 260 400 740 65
100 219 420 310 470 880 R3/4" 126
150 273 500 430 620 1175 248
200 325 560 530 780 1875 292
250 426 660 640 930 2170 415
300 478 750 840 1200 2690 596


使用维护须知:

1.在安装时应检查产品是否完好,然后认真核对过滤器型号、规格、压力、材质等使用范围,是否与管道之间相配合.

2.安装时应安装在阀门之前,以保护好阀门的使用寿命.

3.在使用过程中,应经常打开滤盖将杂质取出.
