U型过滤器

U型过滤器

一、U型过滤器 产品概述 上海霜恒阀门有限公司专业生产的U型过滤器广泛用于蒸汽、空气、水、油品等系统管道中,保护各种计量仪器、泵机、阀门、疏水阀等设备。U型过滤器具有的优点是:压力损失小,流通面积大,抗污性强,排污方便,排污方便。 二、U型过滤器 产品型号和图片 U型过滤器 三、U型过滤器 零件材料 零件名称 材料

一、U型过滤器 产品概述

上海霜恒阀门有限公司专业生产的U型过滤器广泛用于蒸汽、空气、水、油品等系统管道中,保护各种计量仪器、泵机、阀门、疏水阀等设备。U型过滤器具有的优点是:压力损失小,流通面积大,抗污性强,排污方便,排污方便。

二、U型过滤器 产品型号和图片

U型过滤器

三、U型过滤器 零件材料

零件名称 材料
阀体 碳钢、不锈钢
滤网盖 碳钢、不锈钢
滤芯网 不锈钢
垫片 柔性石墨

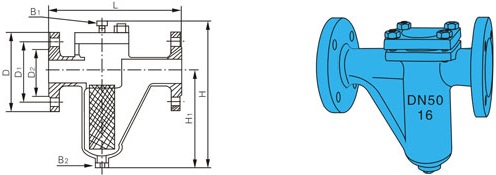

四、U型过滤器 外形尺寸图

U型过滤器外形尺寸图

五、U型过滤器 外形连接尺寸

连接方式 公称通径DN 外形尺寸 mm
D D1 H
法兰 15 270 90 145
20 270 90 145
25 270 90 145
32 320 125 175
40 320 125 175
50 320 125 175
65 430 140 220
80 430 140 220
100 430 140 220
125 460 160 235
150 460 170 235
200 460 190 235


使用维护须知:

1.在安装时应检查产品是否完好,然后认真核对过滤器型号、规格、压力、材质等使用范围,是否与管道之间相配合.

2.安装时应安装在阀门之前,以保护好阀门的使用寿命.

3.在使用过程中,应经常打开滤盖将杂质取出.
