衬氟Y过滤器

衬氟Y过滤器

一、衬氟Y型过滤器 产品概述 上海霜恒阀门有限公司专业生产的GL41F4-16C 全衬氟Y型过滤器,阀体内部构件均为衬里部件,衬里材料主要有F46、F4等,使产品在几乎所有强酸、强碱、盐、强氧化剂和有机溶剂等介质中均能适用,可有效降低强腐蚀性场合的过滤器适用成本。 二、衬氟Y型过滤器 产品型号和图片 衬氟Y型过滤器 三、衬氟Y型过滤器 零件材料

一、衬氟Y型过滤器 产品概述

上海霜恒阀门有限公司专业生产的GL41F4-16C 全衬氟Y型过滤器,阀体内部构件均为衬里部件,衬里材料主要有F46、F4等,使产品在几乎所有强酸、强碱、盐、强氧化剂和有机溶剂等介质中均能适用,可有效降低强腐蚀性场合的过滤器适用成本。

二、衬氟Y型过滤器 产品型号和图片

衬氟Y型过滤器

三、衬氟Y型过滤器 零件材料

型号 PN 工作压力/MPa 材质
阀体/阀盖 过滤网 螺栓/螺母 衬里层
GL41F4-16C 16 1.6 HT250、WCB PTFE(F4) 34/35 FEP(F46)、PCTFE(F3)

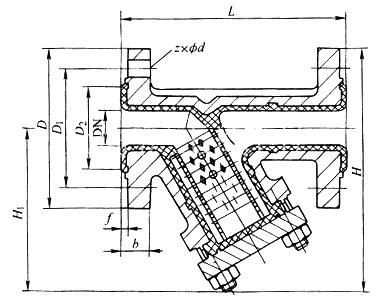

四、衬氟Y型过滤器 外形尺寸图

衬氟Y型过滤器外形尺寸图

五、衬氟Y型过滤器 外形连接尺寸

DN DN/in L D D1 D2 b f z×? H1 H 重量/kg
20 ? 150 105 75 55 16 2 4×?14 70 122 3.3
25 1 160 115 85 65 16 2 4×?14 78 135 4.2
32 1? 180 135 100 78 18 2 4×?18 86 154 6.6
40 1? 200 145 110 85 18 3 4×?18 92 164 7.3
50 2 230 160 125 100 20 3 4×?18 102 182 12
65 2? 290 180 145 120 20 3 4×?18 115 205 16
80 3 310 195 160 135 22 3 8×?18 135 232 23
100 4 350 215 180 155 24 3 8×?18 156 263 32
125 5 400 145 210 185 26 3 8×?18 248 370 39
150 6 480 180 240 210 28 3 8×?18 285 425 52
200 8 495 335 295 265 30 3 12×?23 362 530 89


使用维护须知:

1.在安装时应检查产品是否完好,然后认真核对过滤器型号、规格、压力、材质等使用范围,是否与管道之间相配合.

2.安装时应安装在阀门之前,以保护好阀门的使用寿命.

3.在使用过程中,应经常打开滤盖将杂质取出.
