y型伸缩过滤器

y型伸缩过滤器

一、Y型伸缩过滤器 产品概述 上海霜恒阀门有限公司专业生产的Y型过滤器,可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。这种过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备,通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端,用来消除介质中的杂质,防止颗粒性杂质进入通道,造成堵塞,以保护设备管道上的配件,免受磨损和堵塞。Y型拉杆伸缩过滤器网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点,可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。根据不同需要设置过滤网目数,一般通水网为 18~30 目,通气网为 40~100&nb

一、Y型伸缩过滤器 产品概述

上海霜恒阀门有限公司专业生产的Y型过滤器,可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。这种过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备,通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端,用来消除介质中的杂质,防止颗粒性杂质进入通道,造成堵塞,以保护设备管道上的配件,免受磨损和堵塞。Y型拉杆伸缩过滤器网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点,可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。根据不同需要设置过滤网目数,一般通水网为 18~30 目,通气网为 40~100 目,通油网为 100~480 目(特殊情况可按用户要求制作过滤网)。

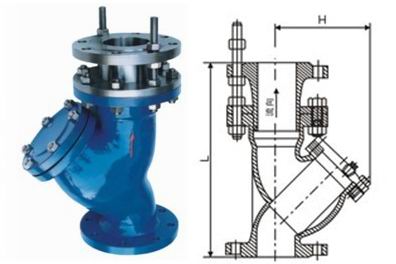

二、Y型伸缩过滤器 产品型号和图片

Y型伸缩过滤器

三、Y型伸缩过滤器 设计规范

设计规范 结构长度 连接法兰 试验与检验 产品标识 供货规范
HG/T 21637 GB/T 12221 JB/T 79 JB/T 9092 GB/T 12220 JB/T 7928


四、Y型伸缩过滤器 外形尺寸图

Y型伸缩过滤器外形尺寸图

五、Y型伸缩过滤器 外形连接尺寸


备注:本过滤器有壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍.
用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。
