美标旋塞阀

美标旋塞阀

一、美标旋塞阀 产品概述 上海霜恒阀门有限公司专业生产的美标压力平衡式油密封旋塞阀适用于公称压力CLASS150~1500LBS,工作温度-29~180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。主要特点: 1、产品结构合理、密封可靠、性能优良、造型美观。 2、倒装压力平衡的结构,开关动作轻。 3、阀体和密封面间设有油槽,可随时通过油嘴向阀座注入密封油脂,增加密封性能。 4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。 二、美标旋塞阀 产品型号和图片

一、美标旋塞阀 产品概述

上海霜恒阀门有限公司专业生产的美标压力平衡式油密封旋塞阀适用于公称压力CLASS150~1500LBS,工作温度-29~180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。主要特点:

1、产品结构合理、密封可靠、性能优良、造型美观。
2、倒装压力平衡的结构,开关动作轻。
3、阀体和密封面间设有油槽,可随时通过油嘴向阀座注入密封油脂,增加密封性能。
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

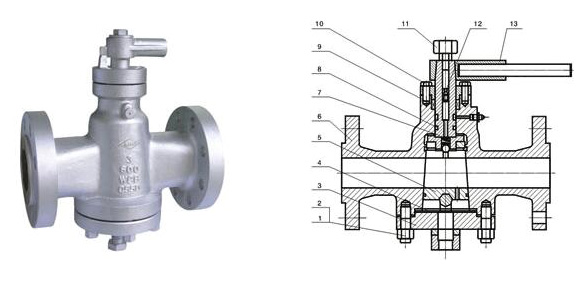

二、美标旋塞阀 产品型号和图片

美标旋塞阀

三、美标旋塞阀 性能规范

结构形式 BB-BG
驱动方式 手轮、电动
设计标准 API599、API6D
结构长度 ASME B16.10
连接法兰 ASME B16.5
试验和检验 API598.API6D

四、美标旋塞阀 主要零件材料

序号 名称 材质
1 双头螺栓 ASTM A194-2H、A194-8、A194-8M
2 六角螺母 ASTM A194-2H、A194-8、A194-8M
3 阀盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
4 垫片 柔性石墨+不锈钢
5 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
6 阀体 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
7 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
8 “O”型圈 丁腈橡胶NBR
9 填料 柔性石墨
10 填料压盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11 加油嘴
12 止回阀
13 手柄 ASTM A47-32510、A216 WCB


五、美标旋塞阀 外形尺寸图

美标旋塞阀 外形尺寸图

六、美标旋塞阀 外形连接尺寸

DN DN/in L(RF) L(BW) H W 重量/kg
15 ½ 108 152 180 400 10
20 ¾ 117 178 180 400 12
25 1 127 203 185 500 14
32 140 216 200 500 17
40 165 229 210 600 19
50 2 178 267 215 600 21
65 190 305 250 820 29
80 3 203 330 270 820 33
100 4 229 356 300 300 48
125 5 254 381 340 300 75
150 6 267 394 365 320 98
200 8 292 457 400 320 125
250 10 330 533 450 350 171
300 12 356 610 510 380 230
350 14 381 686 590 380 370
