美标提升式旋塞阀

美标提升式旋塞阀

一、美标提升式旋塞阀 产品概述 上海霜恒阀门有限公司专业研发、生产的美标提升式旋塞阀,是近年来发展比较快的新型旋塞阀,它采用了先提升后启闭的阀门操作方式,大大减少了旋塞阀的启闭力矩,而且不同于传统旋塞阀采用矩形缩径通道,该阀门通常 采用圆形通道,使旋塞阀的流体阻力大大减少,金属硬密封提升式旋塞阀兼有球阀与闸阀的有点,能用于高温、高压工况,大大扩展了旋塞阀的使用范围。工作原理: 阀门的启闭过程:开启阀门时,要先旋转手轮,使塞子上升,于密封面脱离,再旋转手柄90°,使塞子的通道和阀体的通道相通,达到开启的目的。而阀闭的过程是先旋转手柄90°,使塞子的通道和阀体的通道垂

一、美标提升式旋塞阀 产品概述

上海霜恒阀门有限公司专业研发、生产的美标提升式旋塞阀,是近年来发展比较快的新型旋塞阀,它采用了先提升后启闭的阀门操作方式,大大减少了旋塞阀的启闭力矩,而且不同于传统旋塞阀采用矩形缩径通道,该阀门通常 采用圆形通道,使旋塞阀的流体阻力大大减少,金属硬密封提升式旋塞阀兼有球阀与闸阀的有点,能用于高温、高压工况,大大扩展了旋塞阀的使用范围。工作原理:

阀门的启闭过程:开启阀门时,要先旋转手轮,使塞子上升,于密封面脱离,再旋转手柄90°,使塞子的通道和阀体的通道相通,达到开启的目的。而阀闭的过程是先旋转手柄90°,使塞子的通道和阀体的通道垂直,再旋转手轮,使塞子下降,达到密封。

二、美标提升式旋塞阀 产品型号和图片

美标提升式旋塞阀

三、美标提升式旋塞阀 技术参数

结构形式 BB-BG
驱动方式 手轮、伞齿轮、手柄
设计标准 API599、API6D
结构长度 ASME B16.10
连接法兰 ASME B16.5
试验和检验 API598.API6D

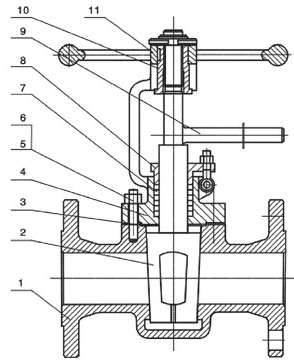

四、美标提升式旋塞阀 外形尺寸图

美标提升式旋塞阀 外形尺寸图

五、美标提升式旋塞阀 外形连接尺寸

DN L d D D1 D2 b z×Φd f L0 H
(mm) RF RJ 堆焊
40 241 254 241 38 156 114.5 73 21 4×Φ22 1.6 250 210
50 293 299 267 50 165 127.0 92 22.5 8×Φ19 1.6 300 260
65 330 346 305 64 190 149.0 105 25.5 8×Φ22 1.6 350 300
80 387 403 330 76 210 168.5 127 29 8×Φ22 1.6 350 330
100 457 473 356 100 254 200 157 32 8×Φ22 1.6 350 350
125 508 524 381 125 279 235 186 35 8×Φ22 1.6 350 370
150 559 575 457 150 318 270 216 37 12×Φ22 1.6 400 440
200 686 702 521 201 381 330 270 41.5 12×Φ25 1.6 450 550
250 826 842 559 252 445 387.5 324 48 16×Φ29 1.6 500 650
300 965 981 635 303 521 451 381 51 16×Φ32 1.6 550 750
350 991 1007 762 337 584 514.5 413 54 20×Φ32 1.6 600 800
