uj41h柱塞截止阀

uj41h柱塞截止阀

一、UJ41H柱塞截止阀 产品概述 上海霜恒阀门有限公司专业生产的UJ41柱塞截止阀适用于公称压力1.6-4.0MPa,工作温度-20-425℃,介质为蒸汽、油品、水的工业管路上,起到切断和截止的作用。它与截止阀的区别就在于截止阀是面密封,而柱塞截止阀是面密封,可以更好地保证密封的可靠性。 二、UJ41H柱塞截止阀 产品型号和图片 UJ41H柱塞截止阀 三、UJ41H柱塞截止阀 外形尺寸

一、UJ41H柱塞截止阀 产品概述

上海霜恒阀门有限公司专业生产的UJ41柱塞截止阀适用于公称压力1.6-4.0MPa,工作温度-20-425℃,介质为蒸汽、油品、水的工业管路上,起到切断和截止的作用。它与截止阀的区别就在于截止阀是面密封,而柱塞截止阀是面密封,可以更好地保证密封的可靠性。

二、UJ41H柱塞截止阀 产品型号和图片

UJ41H柱塞截止阀

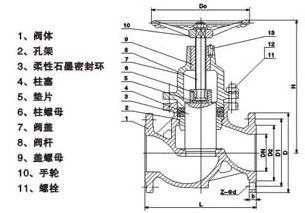

三、UJ41H柱塞截止阀 外形尺寸图

UJ41H柱塞截止阀 外形尺寸图

四、UJ41H柱塞截止阀 外形连接尺寸

DN(mm) 尺寸(mm) UJ41H-16C、Y、P、R
15 20 25 32 40 50 65 80 100 125 150 200
L 130 150 160 180 200 230 290 310 350 400 480 495
H 170 190 210 250 270 300 340 380 420 450 540 640
W 100 100 120 140 160 180 200 240 270 310 340 400
D 95 105 115 135 145 160 180 195 215 245 280 335
K 65 75 85 100 110 125 145 160 180 210 240 295
D1 45 55 65 78 85 100 120 135 155 185 210 265
t 14 14 14 16 16 16 18 20 20 22 24 26
n-φ 4-14 4-14 4-18 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23
重量(千克) 3.5 4.5 5.5 8 11.5 15 21 30 42 55 90 142
DN(mm) 尺寸(mm) UJ41H(Y)-25C、P、R
15 20 25 32 40 50 65 80 100 125 150 200
L 130 150 160 180 200 230 290 310 350 400 480 495
H 170 190 200 230 260 280 300 370 400 420 510 590
W 100 100 120 140 160 180 200 240 270 310 340 400
D 95 105 115 135 145 160 180 195 230 270 200 375
K 65 75 85 100 110 125 145 160 190 220 250 320
D1 39 50 57 65 75 87 109 120 148 175 203 259
t 16 16 16 18 18 20 22 22 24 22 30 38
n-φ 4-14 4-14 4-18 4-18 4-18 4-18 4-18 8-18 8-23 8-25 8-25 12-30
