uj11内螺纹柱塞阀

uj11内螺纹柱塞阀

一、内螺纹柱塞阀 产品概述 上海霜恒阀门有限公司专业生产的UJ11内螺纹柱塞阀无需保养,是跑、冒、滴、漏的克星。其原理是由手轮旋转通过阀杆带动柱塞在孔架中间上下往复运动来完成启闭功能。内螺纹柱塞阀在阀门中术柱塞与密封环间采用过盈配合,通过调节阀盖中法兰调节螺柱,使密封环压缩所产生侧向力与阀体中孔面及柱塞外圆密封。由于弹性强、耐磨性高的无毒新型密封材料具有自动补偿任何因热膨胀引起的变化,从而保证了阀门密封性,杜绝了内外泄漏。同时内螺纹柱塞阀阀门开启力矩小、密封面积大、适用介质广、适应温度高、密封性可靠、使用寿命长、维修方便等特点。广泛适用于石油、化工、电力、制药、食品等行业。

一、内螺纹柱塞阀 产品概述

上海霜恒阀门有限公司专业生产的UJ11内螺纹柱塞阀无需保养,是跑、冒、滴、漏的克星。其原理是由手轮旋转通过阀杆带动柱塞在孔架中间上下往复运动来完成启闭功能。内螺纹柱塞阀在阀门中术柱塞与密封环间采用过盈配合,通过调节阀盖中法兰调节螺柱,使密封环压缩所产生侧向力与阀体中孔面及柱塞外圆密封。由于弹性强、耐磨性高的无毒新型密封材料具有自动补偿任何因热膨胀引起的变化,从而保证了阀门密封性,杜绝了内外泄漏。同时内螺纹柱塞阀阀门开启力矩小、密封面积大、适用介质广、适应温度高、密封性可靠、使用寿命长、维修方便等特点。广泛适用于石油、化工、电力、制药、食品等行业。

二、内螺纹柱塞阀 产品型号和图片

内螺纹柱塞阀

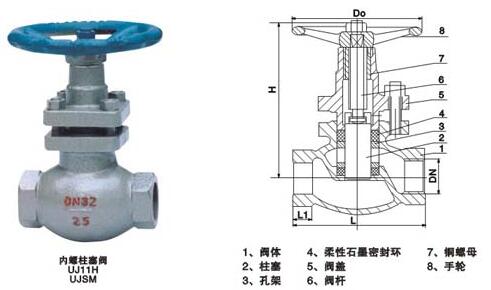

三、内螺纹柱塞阀 外形尺寸图

内螺纹柱塞阀 外形尺寸图

四、内螺纹柱塞阀 外形连接尺寸

DN(mm) 尺寸(mm) UJ11-UJ11SM-15、25、40C、P、R
15 20 25 32 40 50
L 90 100 120 140 170 200
H 120 140 165 175 195 213
H1 148 175 205 215 246 268
W 80 100 120 140 160 180
G 1/2’’ 3/4” 1” 11/4” 11/2” 2”
L1 14 16 18 20 22 24
S 32 36 46 55 65 80
重量(千克) 1.5 2.5 3.5 5.5 8.5 12
