u44h角式柱塞阀

上海霜恒阀门有限公司专业生产的U44H角式柱塞阀与直通式柱塞阀的工作原理完全相同，其外形于角式截止阀很相像。只不过是安装在管线中的位置不同，因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处，而角式柱塞阀正好装在这个部位，这样不但减少了接管弯头，安装方便，省工、省料等特点。
角式柱塞阀具有如下结构特点

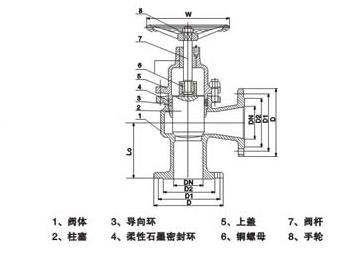

U44H角式柱塞阀是有阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成。该阀进出口通道不在同一方向上而成90度直角，这种形式的柱塞阀，使通过阀门的介质改变流动方向，因此会产生一定的压力降。UZ44H角式柱塞阀的最大优点是可以把阀门安装在管路系统的拐角处，这样既节约了90o弯头，又便于操作。U44H角式柱塞阀的密封环采用硬密封，耐磨性高的硬质合金密封材料，具有经受长期高温，高压而不丧材质的性质而变形，所以密封性能可靠，经久耐用。保证了角式柱塞阀的密封性，杜绝了内泄漏，同时柱塞开启矩小，能实现阀门的迅速启闭。U44H角式柱塞阀当手轮旋转时，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。由于柱塞阀的中柱塞与密封环间采用过盈配合。通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面积柱塞外圆密封。
