液体膨胀式疏水阀

液体膨胀式疏水阀

一、液体膨胀式蒸汽疏水阀 产品概述 上海霜恒阀门有限公司专业生产的CS14F/H-16C、CS44F/H-16C液体膨胀式疏水阀,属于热静力式疏水阀的一种,液体膨胀式疏水阀可以在蒸汽管网和用汽设备中,及时的排除冷凝水和自动的阻止蒸汽泄漏,从而可以保证供气,用汽设备的正常进行,提高蒸汽输送和热源效率,液体膨胀式疏水阀的关键感温内件,采用优质钢波纹管,特殊焊接工艺制成,节能效果显著。 结构特点 具有排水温度调节机构,可在80-100℃之间调节,使用方便 排水是连续

一、液体膨胀式蒸汽疏水阀 产品概述

上海霜恒阀门有限公司专业生产的CS14F/H-16C、CS44F/H-16C液体膨胀式疏水阀,属于热静力式疏水阀的一种,液体膨胀式疏水阀可以在蒸汽管网和用汽设备中,及时的排除冷凝水和自动的阻止蒸汽泄漏,从而可以保证供气,用汽设备的正常进行,提高蒸汽输送和热源效率,液体膨胀式疏水阀的关键感温内件,采用优质钢波纹管,特殊焊接工艺制成,节能效果显著。

结构特点

    • 具有排水温度调节机构,可在80-100℃之间调节,使用方便
    • 排水是连续的,而且没有噪音
    • 温度敏感元件,采用不锈钢耐腐蚀
    • 不受振动,蒸汽压力波动和水锂的影响
    • 体积小、重量轻、安装方便

二、液体膨胀式蒸汽疏水阀 产品型号和图片

液体膨胀式蒸汽疏水阀

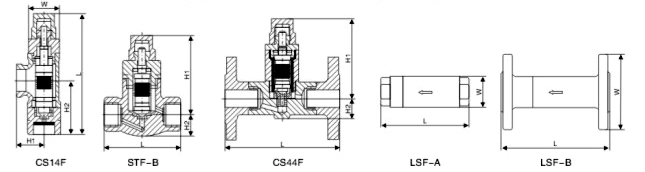

三、液体膨胀式蒸汽疏水阀 外形尺寸图

液体膨胀式蒸汽疏水阀外形尺寸图

四、液体膨胀式蒸汽疏水阀 外形连接尺寸

型号 Type 公称通径 L H D D1 D2 b f Z-фd
CS44F/H- 16/25/40C 15 150 195 95 65 45 14 2 4-ф14
20 150 205 105 75 55 14 2 4-ф14
25 160 215 115 85 65 14 2 4-ф14
32 200 230 135 100 78 16 2 4-ф18
40 230 250 145 110 85  16 3 4-ф18
50 230 270 160 125 100 16 3 4-ф18


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
