可调恒温疏水阀

可调恒温疏水阀

一、可调恒温蒸汽疏水阀 产品概述 上海霜恒阀门有限公司专业生产的ST可调恒温式蒸汽疏水阀,属热静力型中的一种新产品。恒温式蒸汽疏水阀阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混合物,利用其对温度的热胀冷缩及状态变换,使得恒温式蒸汽疏水阀自动关闭或开启,从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围,然后可在此范围内根据情况要求用调节螺钉进行调节。 二、可调恒温蒸汽疏水阀 产品型号和图片 可调恒温蒸汽疏

一、可调恒温蒸汽疏水阀 产品概述

上海霜恒阀门有限公司专业生产的ST可调恒温式蒸汽疏水阀,属热静力型中的一种新产品。恒温式蒸汽疏水阀阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混合物,利用其对温度的热胀冷缩及状态变换,使得恒温式蒸汽疏水阀自动关闭或开启,从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围,然后可在此范围内根据情况要求用调节螺钉进行调节。

二、可调恒温蒸汽疏水阀 产品型号和图片

可调恒温蒸汽疏水阀

三、可调恒温蒸汽疏水阀 主要参数

1.公称压力PN:0.8、1.0、1.6、2.5、4.0Mpa

2.公称通径DN:15、20、25、32、40、50、65、80、100mm

3.排水温度:A组 65~100℃

B组 95~135℃

C组 130~165℃

4.漏气率:0.5%以下

5.寿命:10000小时以上

6.使用温度:80~450℃

7.连接方式三种:

(1)ST为螺纹角式

(2)STB为螺纹直通带过滤器

(3)STC为法兰直通带过滤器

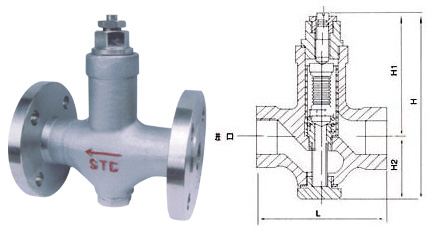

四、可调恒温蒸汽疏水阀 外形尺寸图

可调恒温蒸汽疏水阀外形尺寸图

五、可调恒温蒸汽疏水阀 外形连接尺寸

外形尺寸 External Dinensions 最大排量 T/h 型号 DN Type 外形尺寸 External Dinensions 最大排量 T/h 法兰外径 D
长L 高H 长L 高H
ST8-15 120 65 1.4 STB16-25 90 150 3.0
ST8-20 120 65 3.0 STB16-20 100 150 4.0
ST8-25 130 70 4.0 STB16-25 120 165 5.0
ST16-15 120 65 3.0 STB10-40 140 185 9.0
ST16-20 120 65 4.0 STB10-50 160 195 11.0
ST16-25 130 70 5.0 STB16-15 150 175 3.0 95
ST16-40 145 85 9.0 STB16-20 150 175 4.0 105
ST16-50 145 95 11.0 STB16-25 160 185 5.0 115
        STB10-40 230 255 9.0 145
        STB10-50 230 255 11.0 160
        STB10-80 310 285 18.0 195
        STB10-100 310 355 22.0 215


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
