内螺纹隔膜阀

内螺纹隔膜阀

一、英标内螺纹隔膜阀 产品概述 上海霜恒阀门有限公司专业生产的EG11W内螺纹隔膜阀专用于控制一般腐蚀性介质,可供各类管路或设备上作启闭及节流用。材质一般有铸铁、碳钢、不锈钢等,适用压力1.6MPa以下,适用温度根据隔膜材料可以从85℃--150℃。 二、英标内螺纹隔膜阀 产品型号和图片 美标衬胶隔膜阀 三、英标内螺纹隔膜阀主要参数 名称

一、英标内螺纹隔膜阀 产品概述

上海霜恒阀门有限公司专业生产的EG11W内螺纹隔膜阀专用于控制一般腐蚀性介质,可供各类管路或设备上作启闭及节流用。材质一般有铸铁、碳钢、不锈钢等,适用压力1.6MPa以下,适用温度根据隔膜材料可以从85℃--150℃。

二、英标内螺纹隔膜阀 产品型号和图片

美标衬胶隔膜阀

三、英标内螺纹隔膜阀主要参数

名称 材料
阀体 铸铁、不锈钢、球铁
阀盖 铸铁
阀瓣 铸铁
手轮 铸铁
隔膜 天然胶、乙丙胶等
阀杆 碳钢

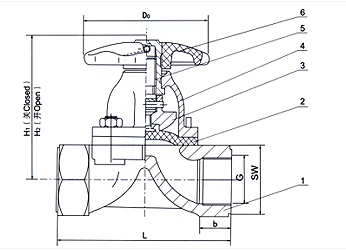

四、英标内螺纹隔膜阀 外形尺寸图

美标衬胶隔膜阀外形尺寸图

五、英标内螺纹隔膜阀 外形连接尺寸

公 称 通 径 公称压力/MPa 工作压力/MPa L SW b H Do 重量/㎏
DN G/in
8 1/4 1.6 1.6 50 20   66 45 0.6
10 3/8 50 24   70 45 0.7
15 1/2 65 38 8 95 50 0.8
20 3/4 85 40 12 105 50 1.1
25 1 110 48 18 122 66 1.9
32 1 1/4 120 58 18 148 96 3.3
40 1 1/2 140 69 18 155 96 4.2
50 2 165 82 20 183 96 5.8
65 2 1/2 1.0 203 90 30 188 165 9.5
80 3 254 105 32 210 230 16.2


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
