美标衬胶隔膜阀

美标衬胶隔膜阀

一、美标衬胶隔膜阀 产品概述 上海霜恒阀门有限公司专业生产的AG41J美标衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。隔膜阀与其它阀门最大的区别在於:采用无填料函的构造;橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端;由於隔膜阀的流道平滑,流阻小,故而可获得较大的流量;视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点;由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。 二、美标衬胶

一、美标衬胶隔膜阀 产品概述

上海霜恒阀门有限公司专业生产的AG41J美标衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。隔膜阀与其它阀门最大的区别在於:采用无填料函的构造;橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端;由於隔膜阀的流道平滑,流阻小,故而可获得较大的流量;视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点;由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。

二、美标衬胶隔膜阀 产品型号和图片

美标衬胶隔膜阀

三、美标衬胶隔膜阀 主要参数

名称 材料
阀体 铸铁、不锈钢、球铁
阀盖 铸铁
阀瓣 铸铁
手轮 铸铁
隔膜 天然胶、乙丙胶等
阀杆 碳钢

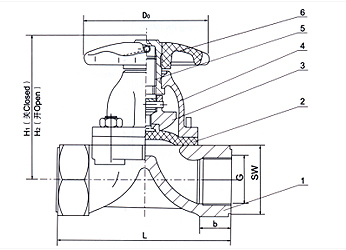

四、美标衬胶隔膜阀 外形尺寸图

美标衬胶隔膜阀外形尺寸图

五、美标衬胶隔膜阀 外形连接尺寸

公称通径 公称压力 L
mm
D
mm/in
D1
mm/in
n-Φd
in
F
mm
DN NPS
15 1/2 150 108/125 89/31/2 60.5/23/8 4-5/8 2
20 3/4 117/135 98/37/8 70/23/4 4-5/8 2
25 1 127/145 108/41/4 79.5/31/8 4-5/8 2
32 11/4 146/160 117/45/8 89/31/2 4-5/8 2
40 11/2 159/180 127/5 98.5/37/8 4-5/8 2
50 2 190/210 152/6 120.5/43/4 4-3/4 2
65 21/2 216/250 178/7 139.5/51/2 4-3/4 2
80 3 254/300 190/71/2 152.5/6 4-3/4 2
100 4 305/350 229/9 1901.5/71/2 4-3/4 2
125 5 356/400 254/10 216/81/2 8-7/8 2
150 6 406/460 279/11 241.5/91/2 8-7/8 2
200 8 521/570 343/131/2 298.5/113/4 8-7/8 2
250 10 635/680 406/16 362/141/4 12-1 2
300 12 749/790 483/19 432/17 12-1 2
350 14 787/900 533/21 476/183/4 12-11/8 2
400 16 914/1000 597/231/2 540/211/4 16-11/8 2


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
