衬胶三通隔膜阀

衬胶三通隔膜阀

一、三通衬胶隔膜阀 产品概述 上海霜恒阀门有限公司专业生产的G49J衬胶三通隔膜阀,用于腐蚀性不强的介质,可以用来进行换向操作,或者合流、分流操作。阀体材质有铸铁、铸钢或不锈钢,内衬一般是天然橡胶或者丁晴橡胶等,根据介质的温度来选择,可以耐受85-150的温度。 二、三通衬胶隔膜阀 产品型号和图片 三通衬胶隔膜阀 三、三通衬胶隔膜阀 主要参数 型号

一、三通衬胶隔膜阀 产品概述

上海霜恒阀门有限公司专业生产的G49J衬胶三通隔膜阀,用于腐蚀性不强的介质,可以用来进行换向操作,或者合流、分流操作。阀体材质有铸铁、铸钢或不锈钢,内衬一般是天然橡胶或者丁晴橡胶等,根据介质的温度来选择,可以耐受85-150的温度。

二、三通衬胶隔膜阀 产品型号和图片

三通衬胶隔膜阀

三、三通衬胶隔膜阀 主要参数

型号 公称压力 Mpa 实验压力(Mpa) 工作压力(Mpa) 适用温度 适用介质
阀体强度 密封面
G49J-6 0.6 0.9 0.66 0.6 0.4 0.25 小于等于80摄氏度 一般腐蚀性介质
G49J -10 1.0 1.5 1.1 1.0

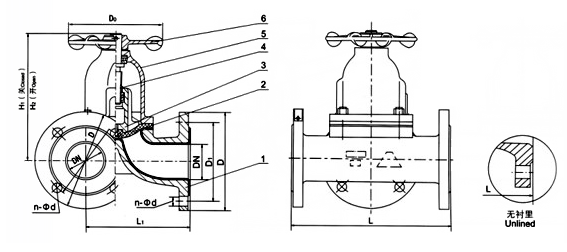

四、三通衬胶隔膜阀 外形尺寸图

三通衬胶隔膜阀外形尺寸图

五、三通衬胶隔膜阀 外形连接尺寸

公称通径 公称压力
MPa
工作压力
MPa
L L1 D D1 Z-Фd H1 Do 重量
DN/mm NPS/inch
25 1 1.0 1.0 160 96 115 85 4-14 116 83 5.5
32 1 1/4 180 118 135 100 4-18 153 114 8.5
40 1 1/2 200 135 145 110 4-18 167 114 12.5
50 2 230 150 160 125 4-18 198 140 17
65 2 1/2 290 182 180 145 4-18 234 165 24.5
80 3 310 210 195 160 4-18 258 230 33.5


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
