高真空隔膜阀

高真空隔膜阀

一、GM高真空隔膜阀 产品概述 上海霜恒阀门有限公司专业生产的GM型高真空隔膜阀用于接通或切断真空(压力)系统管路中的介质,高真空隔膜阀广泛应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。 二、GM高真空隔膜阀 产品型号和图片 GM高真空隔膜阀 三、GM高真空隔膜阀 主要参数 阀门漏率:Valve Leak&nbs

一、GM高真空隔膜阀 产品概述

上海霜恒阀门有限公司专业生产的GM型高真空隔膜阀用于接通或切断真空(压力)系统管路中的介质,高真空隔膜阀广泛应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

二、GM高真空隔膜阀 产品型号和图片

GM高真空隔膜阀

三、GM高真空隔膜阀 主要参数

阀门漏率:Valve Leak Rate  ≤1.3×10-4Pa.L/S.
 适用温度:Applicable Temperature  -25~+80℃(丁腈橡胶)
-30~+150℃(氟橡胶)
 适用范围:Applicability
 连接型式 Loose Flange  使用压力范围(Pa)
 活套法兰(GB6070、JB919)  0.6×106~1.3×10-4
 焊接法兰(GB6070、JB919)  1.6×106~1.3×10-4
 快卸法兰(GB4982)  0.1×106~1.3×10-4
 螺纹连接 Threaded Connection  1.6×106~1.3×10-4

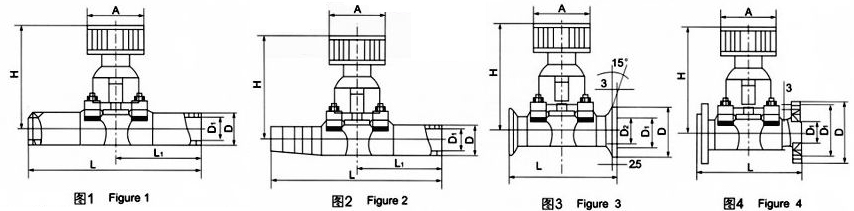

四、GM高真空隔膜阀 外形尺寸图

GM高真空隔膜阀外形尺寸图

五、GM高真空隔膜阀 外形连接尺寸

活套法兰连接尺寸图
Model
型号
DN Do D n-φc W H/H1 L
GM-10 10 40 55 4-φ6.6 65 89/99 75
GM-16 16 45 60 4-φ6.6 80 89/99 108
GM-20 20 50 65 4-φ6.6 80 91/102 118
GM-25 25 55 70 4-φ6.6 80 110/123 120
GM-32 32 70 90 4-φ9 80 129/138 146
GM-40 40 80 100 4-φ9 120 139/159 150
GM-50 50 90 110 4-φ9 120 159/186 180
快卸法兰尺寸图
Model
型号
DN D1 D W H/H1 L
GM-10 10 12.2 30 65 89/99 75
GM-16 16 17.2 30 80 89/99 108
GM-20 20 26.2 40 80 91/102 118
GM-25 25 26.2 40 80 110/123 120
GM-32 32 34.2 55 80 129/138 146
GM-40 40 41.2 55 120 139/159 150
GM-50 50 52.2 75 120 159/186 18


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
