h40j浮球式衬胶止回阀

h40j浮球式衬胶止回阀

一、浮球式衬胶止回阀 产品概述 上海霜恒专业生产的H40J浮球式衬胶止回阀是在阀门内部全衬橡胶(包括球体),适用于腐蚀性不强的压力管道,如果衬氟就可以耐受更强的腐蚀。浮球式衬胶止回阀依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流。H40J浮球式衬胶止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。 二、浮球式衬胶止回阀 产品型号和图片

一、浮球式衬胶止回阀 产品概述

上海霜恒专业生产的H40J浮球式衬胶止回阀是在阀门内部全衬橡胶(包括球体),适用于腐蚀性不强的压力管道,如果衬氟就可以耐受更强的腐蚀。浮球式衬胶止回阀依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流。H40J浮球式衬胶止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。

二、浮球式衬胶止回阀 产品型号和图片

浮球式衬胶止回阀

三、浮球式衬胶止回阀 主要参数


浮球式衬胶止回阀型号 公称压力PNMPa 试验压力PsMPa 浮球式衬胶止回阀适用介质 工作温度℃
壳体试验 密封试验
H40J-6 0.6 0.9 0.66 W.非腐蚀性流体
J.一般腐蚀性流体
Fs.强酸、碱及各种有机溶剂(溶融碱金属及元素氟除外)
≤85
≤150
H40J-10 1.0 105 1.1

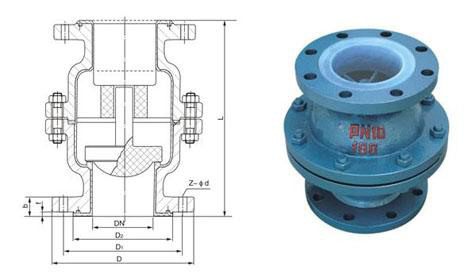

四、浮球式衬胶止回阀 外形尺寸图

浮球式衬胶止回阀外形尺寸图

五、浮球式衬胶止回阀 外形连接尺寸

称通径 浮球式衬胶止回阀的标准值 参考值
DN(mm) NPS(inch) H D D1 D2 f b Z-Φd B W(kg)
PN0.6(MPa)
25 1 152 100 75 60 2 14 4-Φ12 135 6
40 1 1/2 178 130 100 80 3 16 4-Φ14 170 10
50 2 178 140 110 90 3 16 4-Φ14 190 14
65 2 1/2 190 160 130 100 3 16 4-Φ14 210 18
80 3 203 185 150 125 3 18 4-Φ18 235 21
100 4 267 205 170 145 3 18 4-Φ18 300 40
150 6 394 260 225 200 3 20 8-Φ18 440 90


注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
